UE5蓝图基础教程

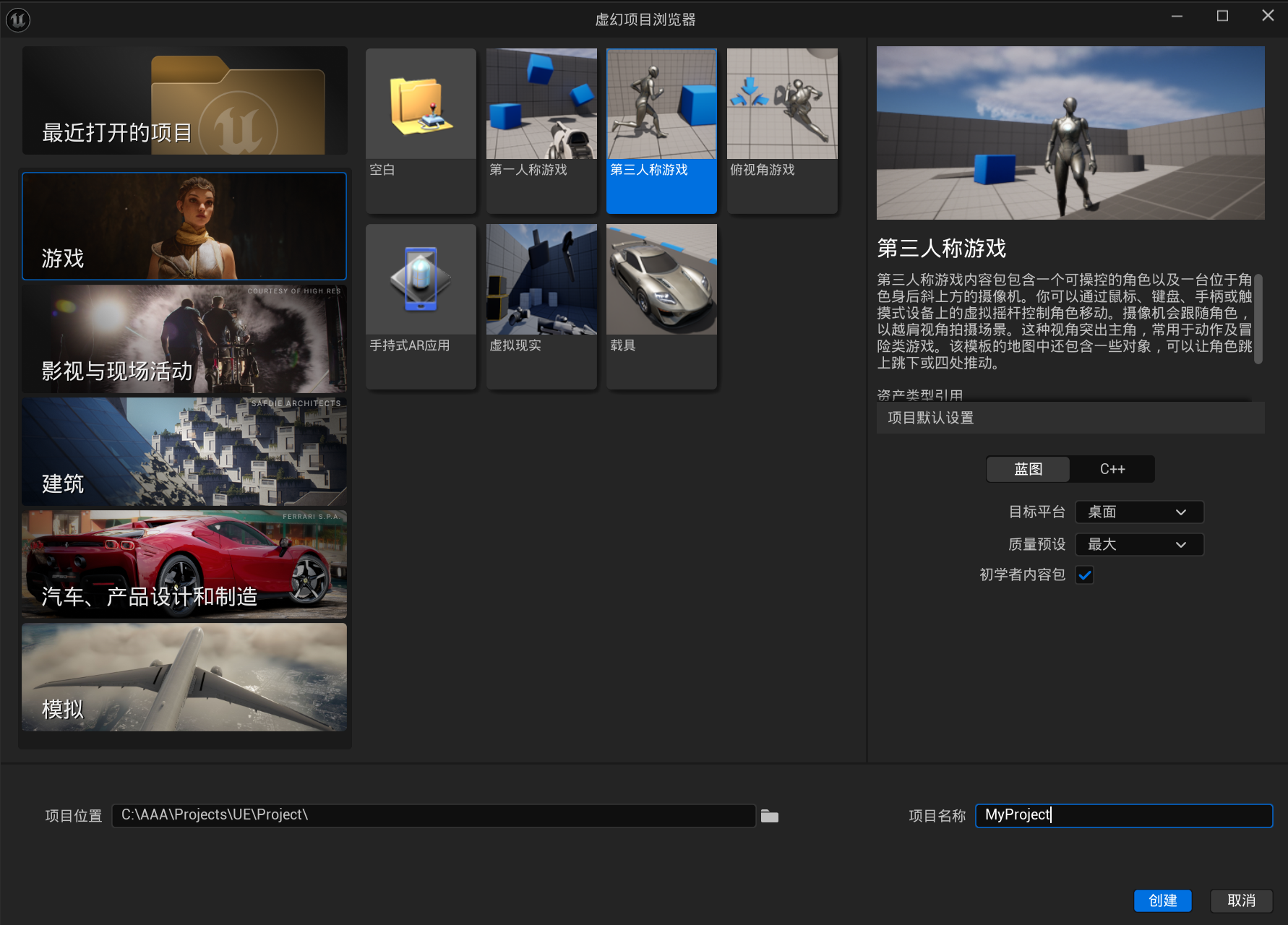

创建项目

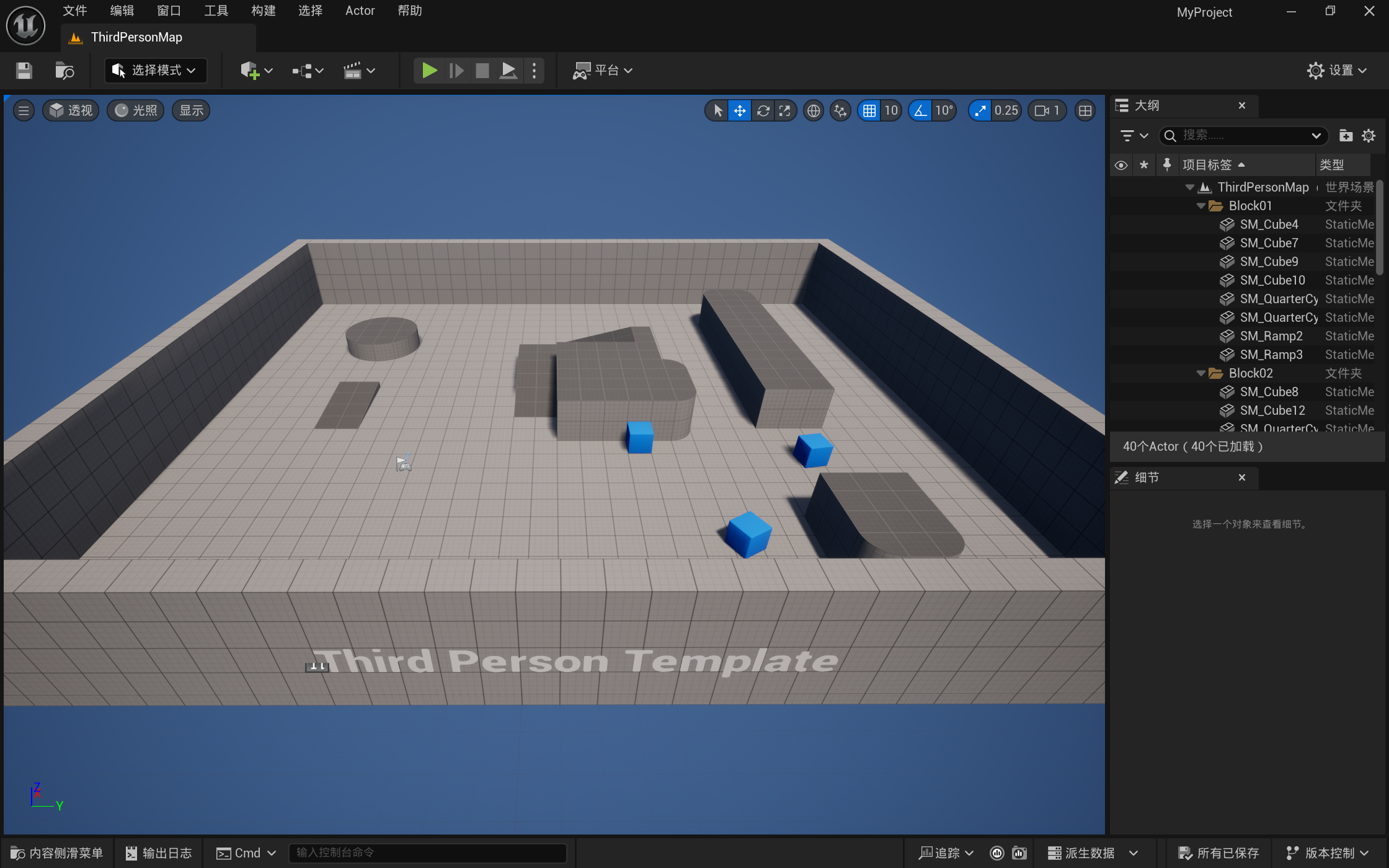

界面介绍


Actor

  • 所有可以被放入关卡(Level)的对象都是Actor
  • 创建Actor的方式有：

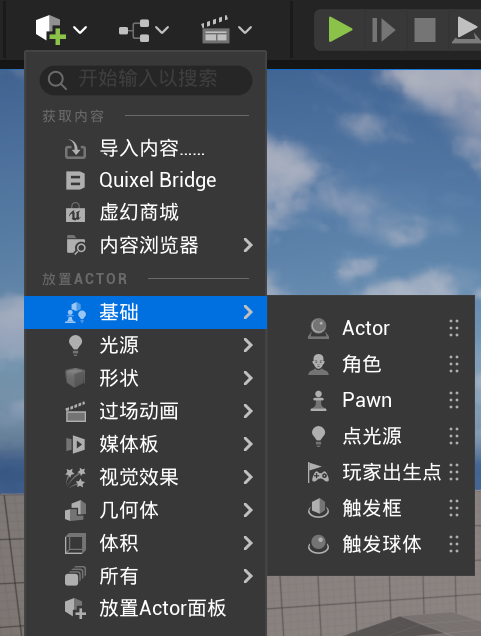

    • 从放置Actor中添加

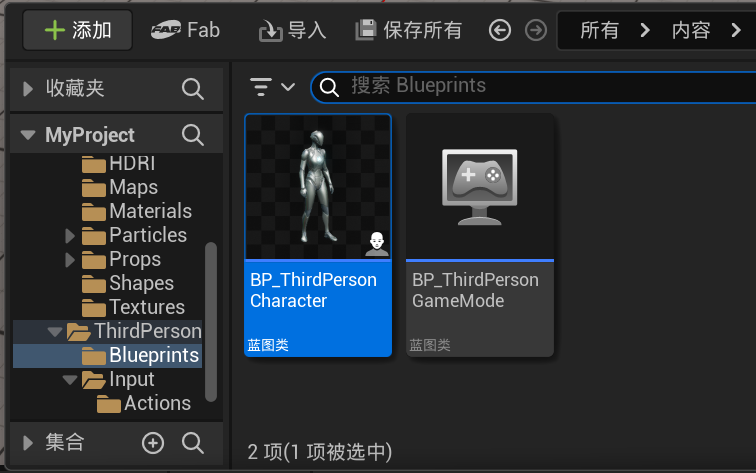

    • 从内容浏览器中添加

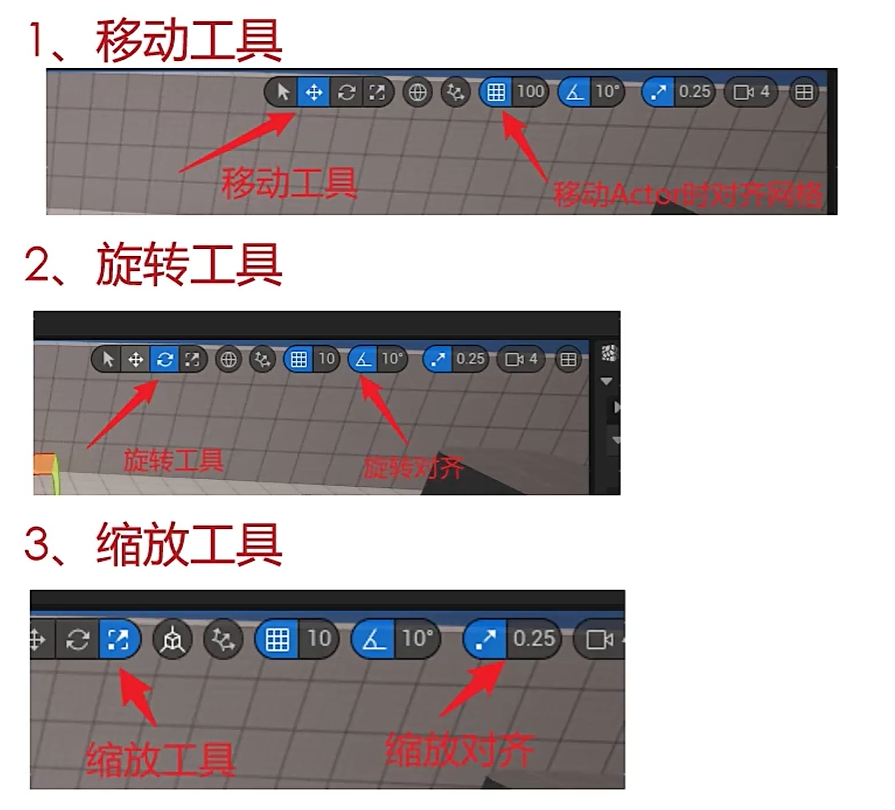

操作关卡对象


蓝图

蓝图是一种基于节点的可视化脚本系统，允许开发者在不编写传统代码的情况下创建游戏逻辑和交互。蓝图系统通过图形化界面来设计和实现功能，使得非程序员也能参与到游戏开发中。

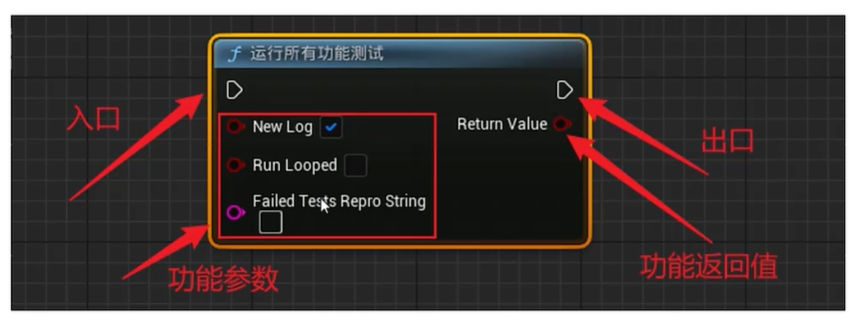

蓝图节点

蓝图节点是蓝图可视化编成的基本组成部分。通过不同蓝图节点的链接，实现功能逻辑

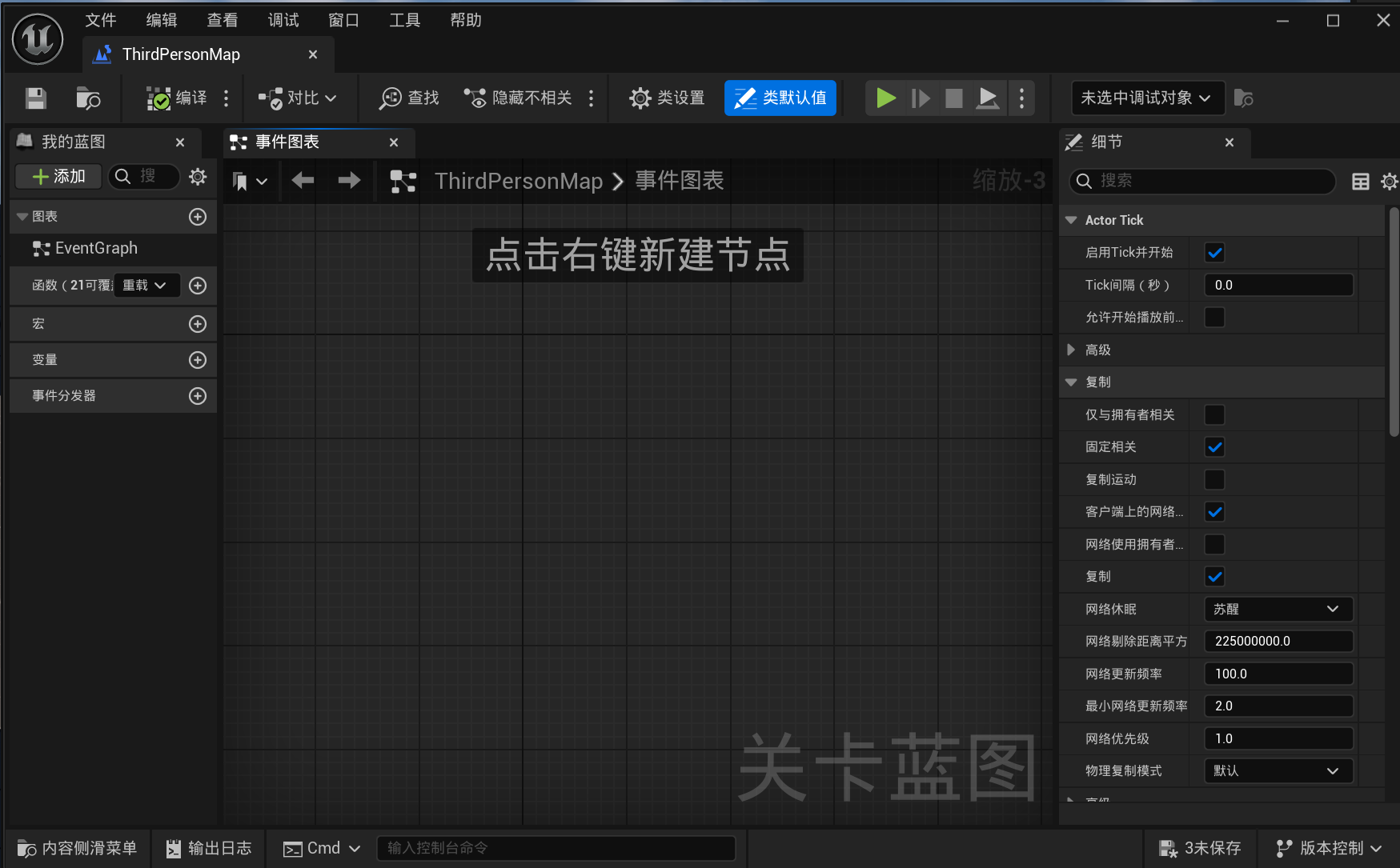

事件图表的操作

右键拖动，滚轮缩放，右键单击新建节点，按住alt键左键点击连线就可以断开连接

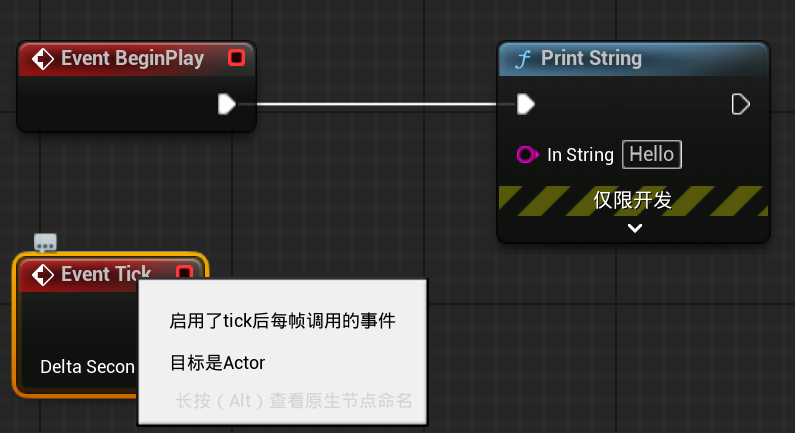

下图两个事件节点类似于unity的start函数和update函数，start函数在开始时执行一次，update函数每一帧都会执行


下面会在游戏开始打印Hello

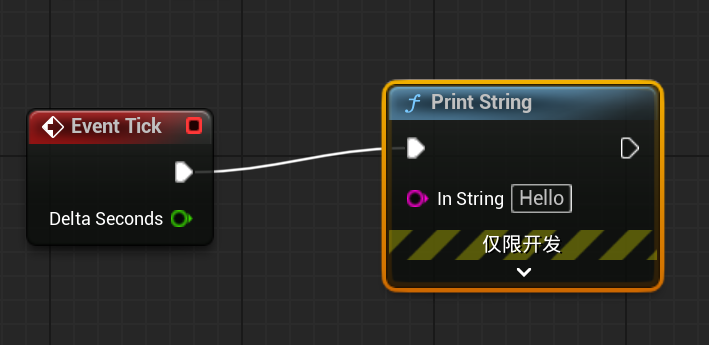

下面会每一帧都打印Hello

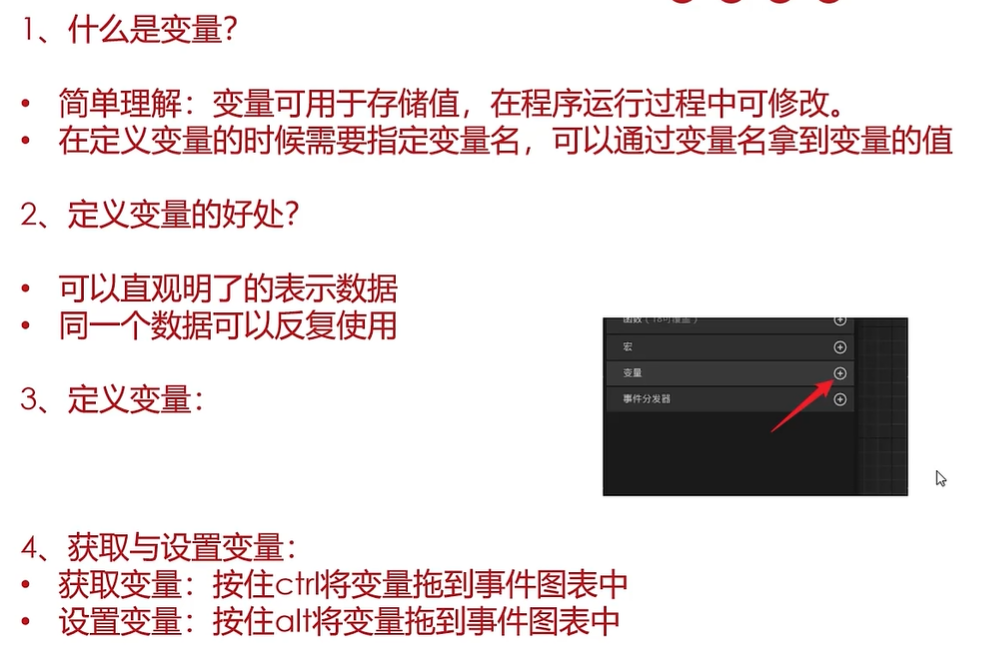

变量

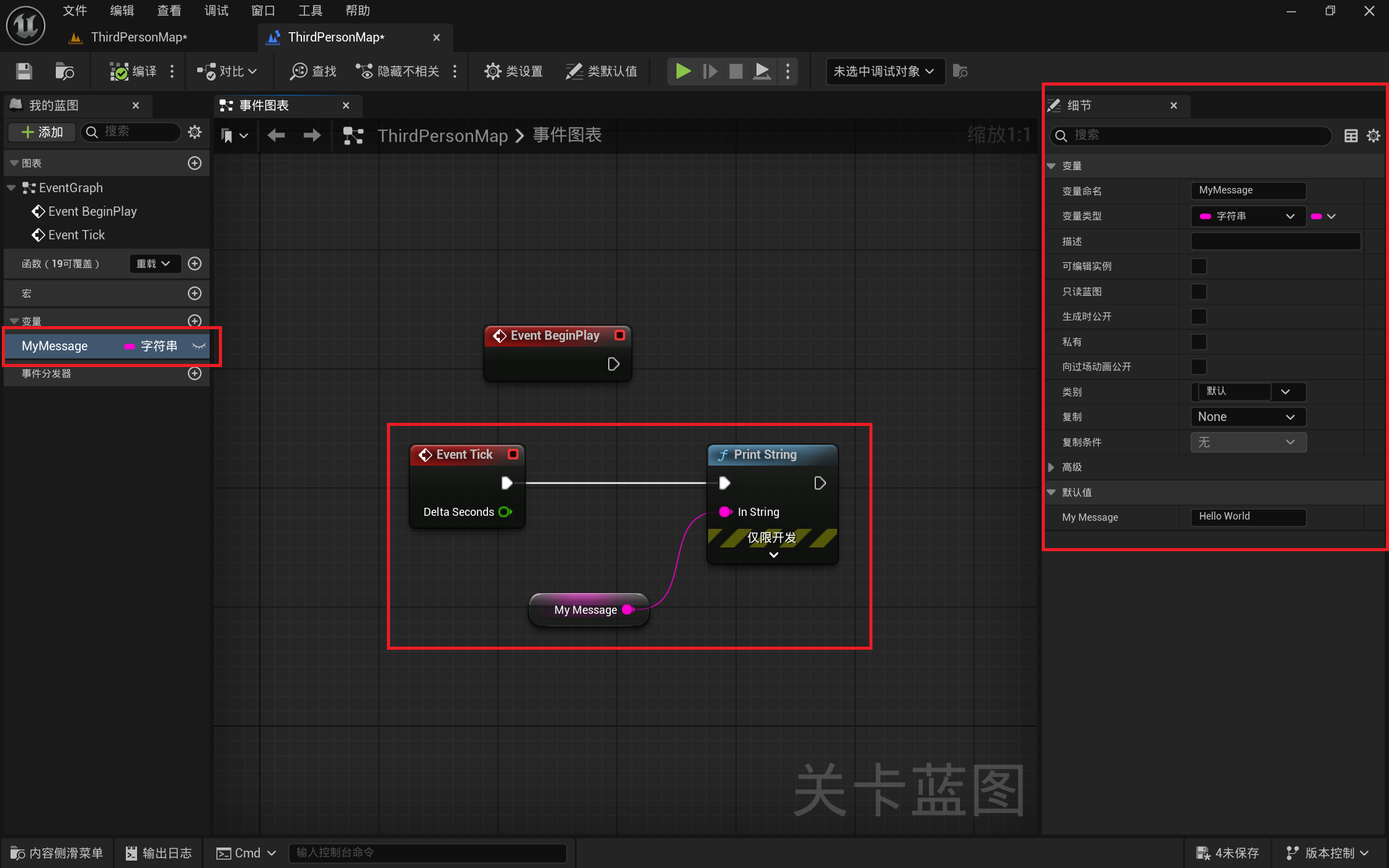

下图使用变量的值输出

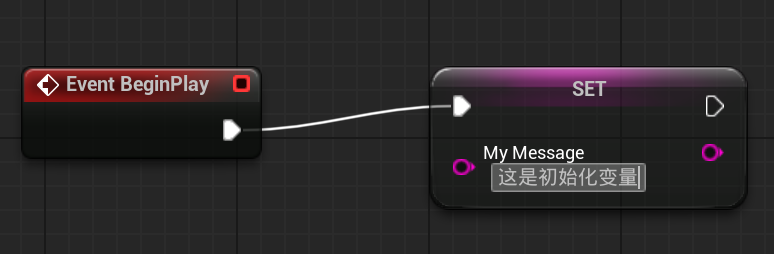

按住alt拖动变量可以设置变量


注释

点击变量按c可以注释

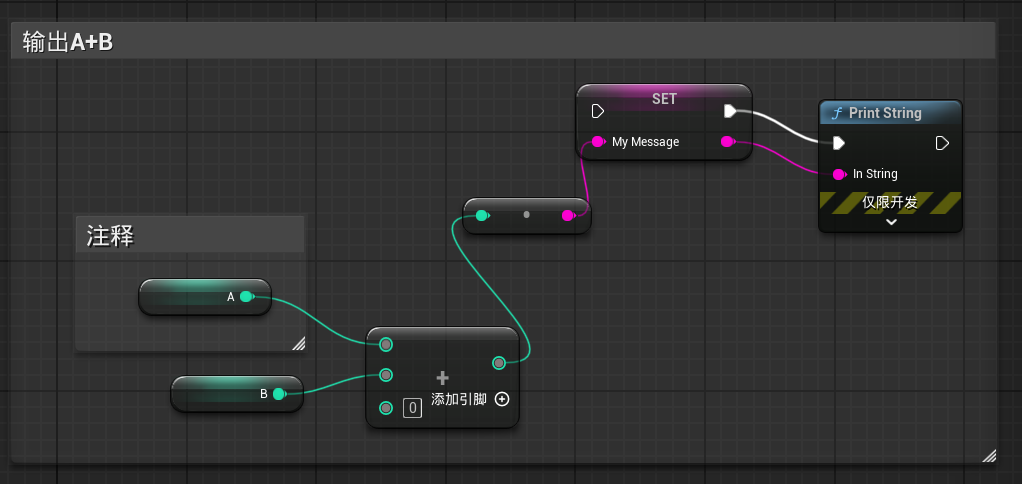

也可以注释一个逻辑块，左键选择按c


变量类型


基础变量就字面意思，需要注意的是向量类型、旋转体类型、变换类型

向量(Vector)类型

向量是指有方向有长度的数据，值由三个数组组成(x,y,z)，用于表示位置、旋转、缩放等

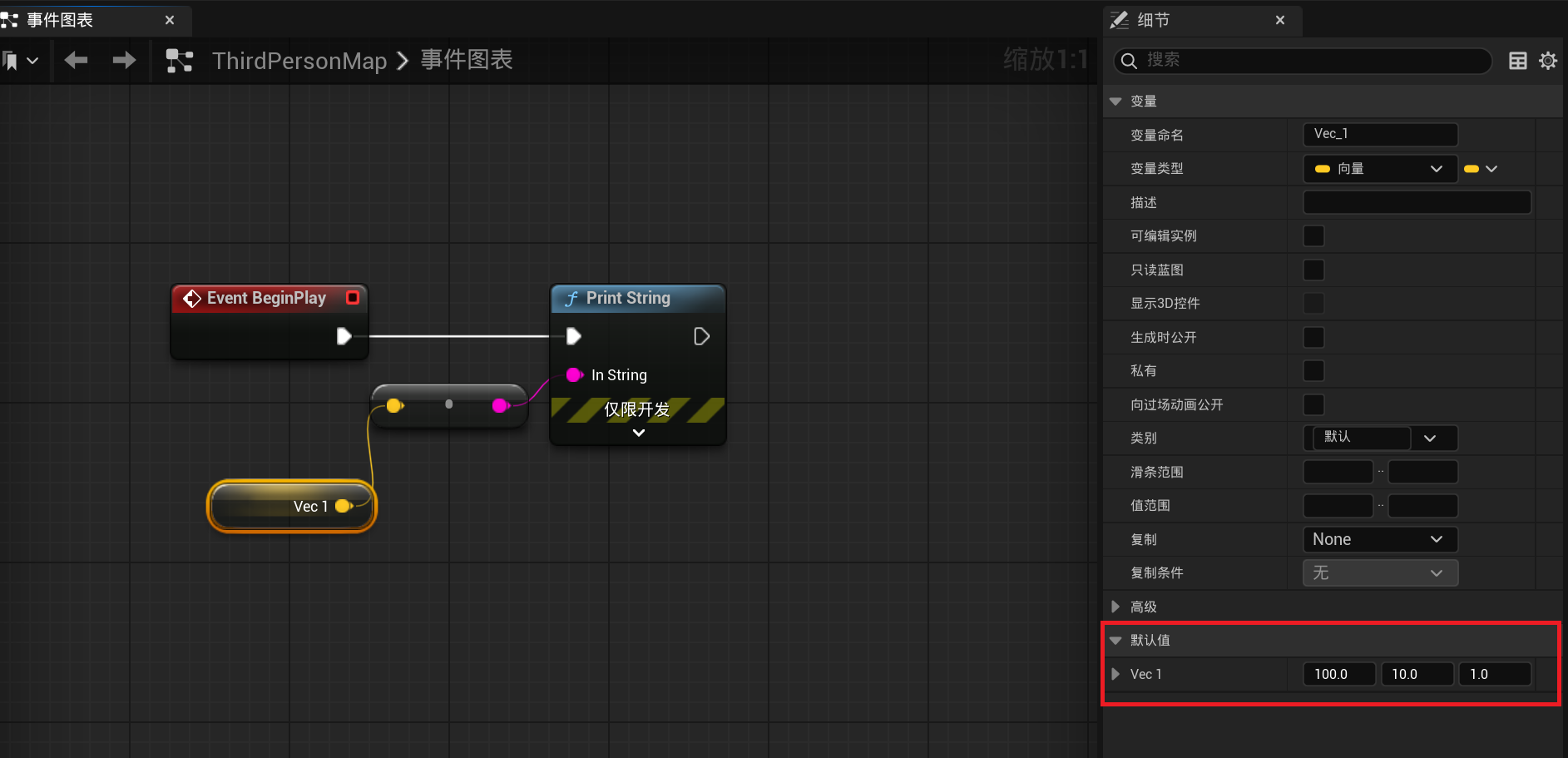

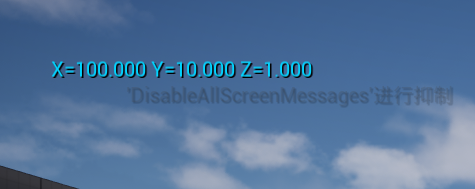

下图是获取Vector变量



下图是设置Vector变量，可以用另一个Vector赋值，也可以用单个变量赋值给某一个值

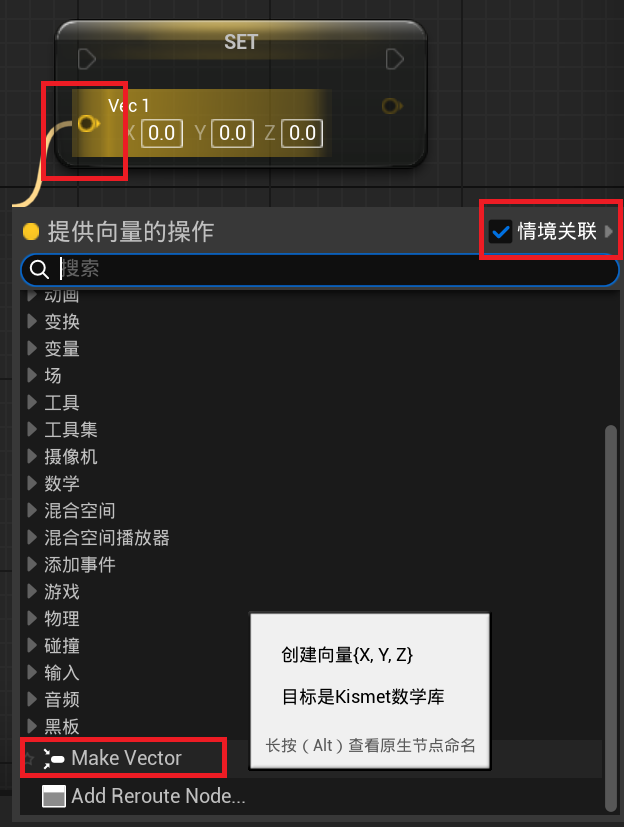

单独赋值需要从Vector变量向外拖，勾选情景关联，make Vector

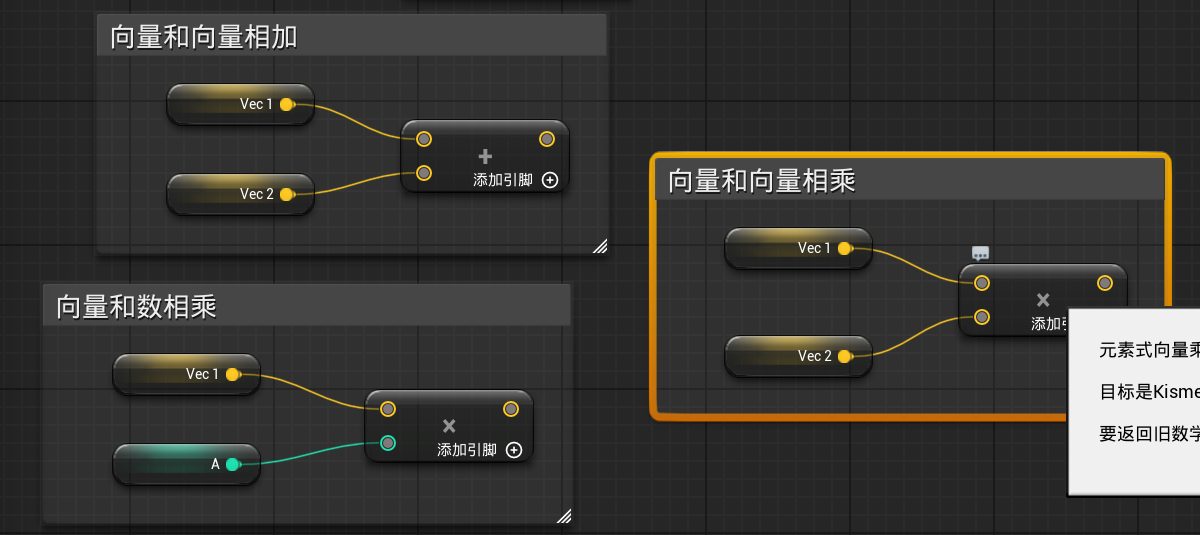

向量的运算

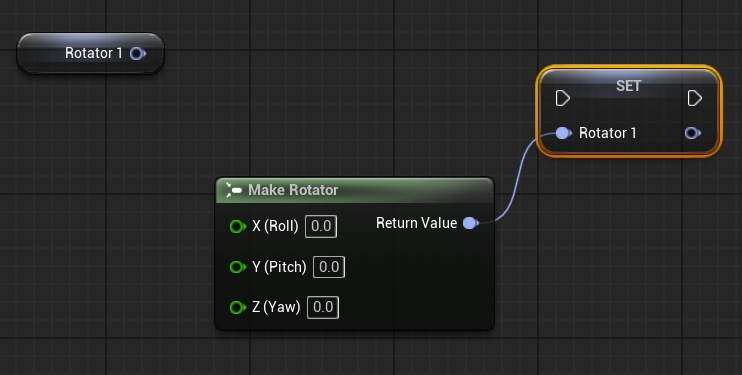

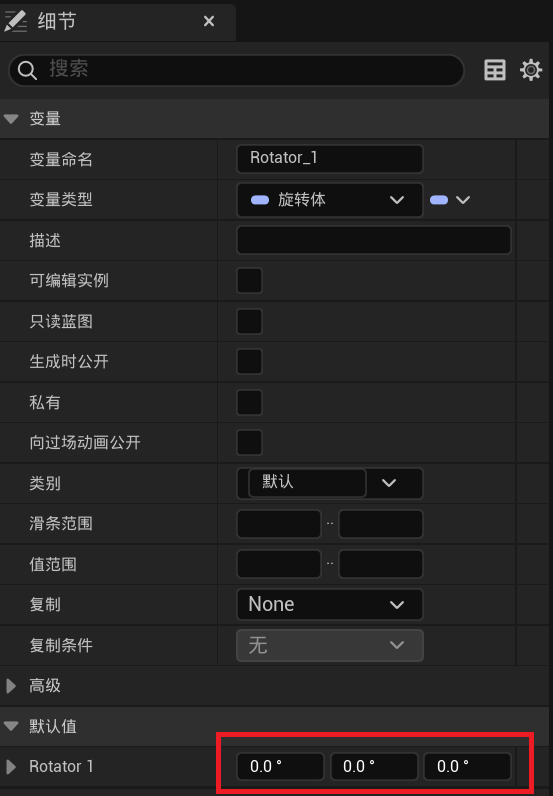

旋转体(Rotator)类型

与向量相似，用于表示3d空间中的旋转

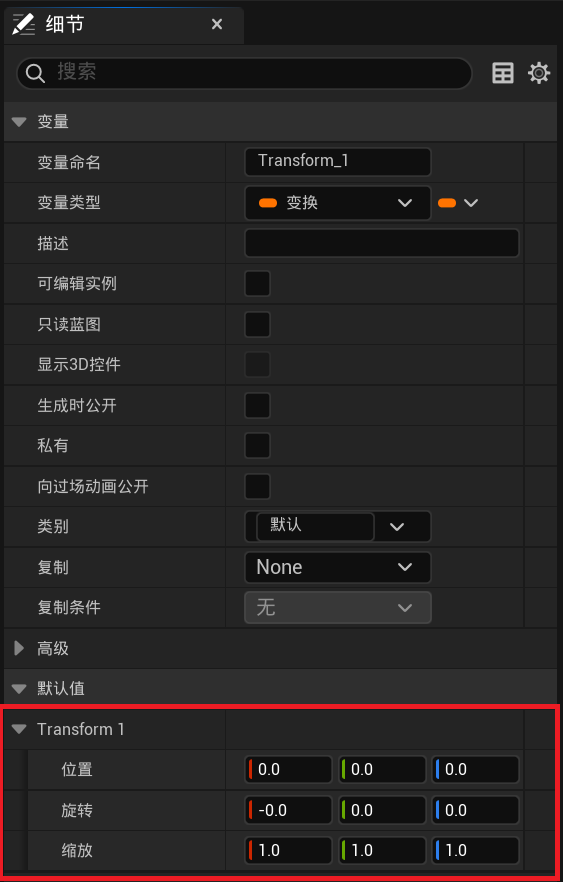

变换(Transform)

变换是结合了位移、旋转、缩放的数据集，通常用于同时获取游戏对象的位置、旋转、缩放等数据

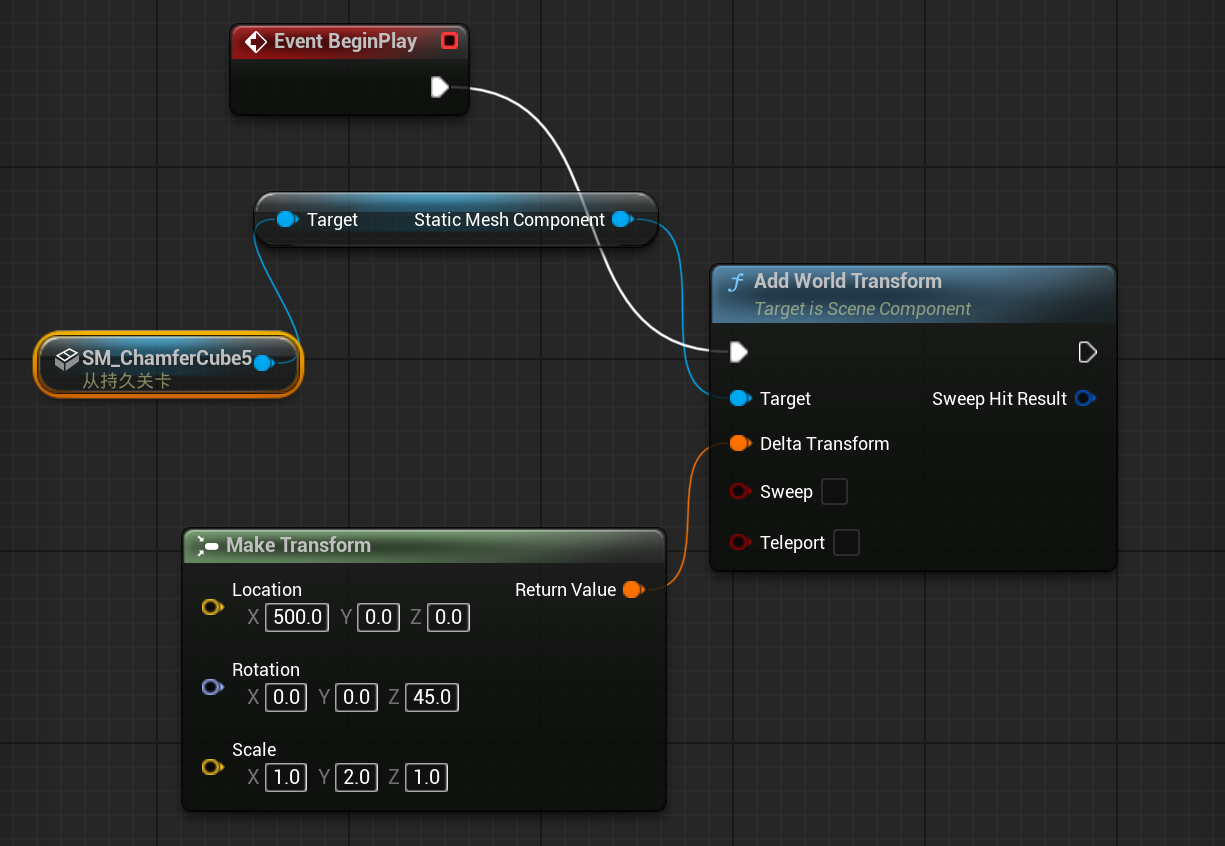

通过变换操作关卡对象

  1. 选中关卡对象

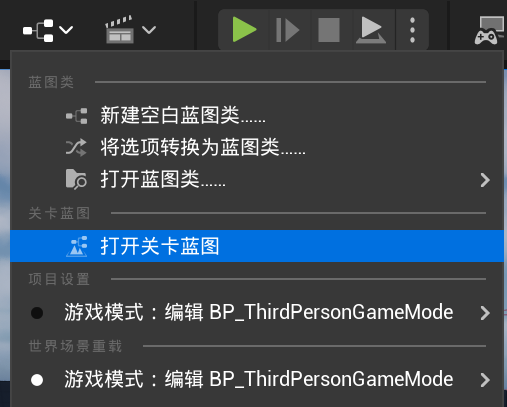

  2. 在关卡蓝图中右键创建选中对象实例
  3. 设置位置、旋转、缩放
