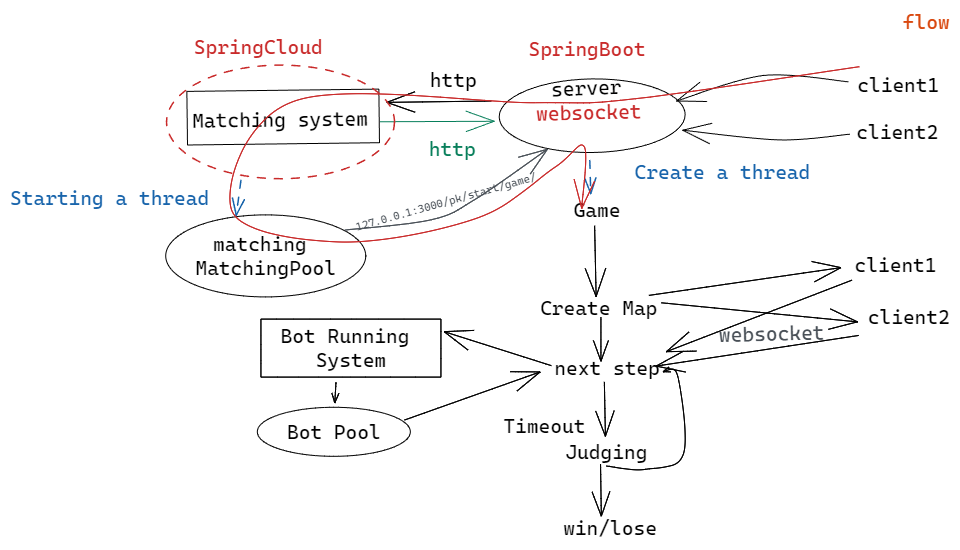

流程设计

image-20220827101236922

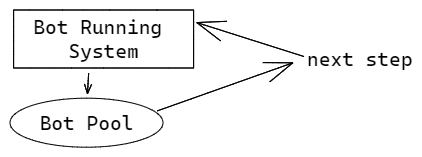

接下来要实现的是，Bot代码执行的微服务部分。

image-20220827101334278

初始化

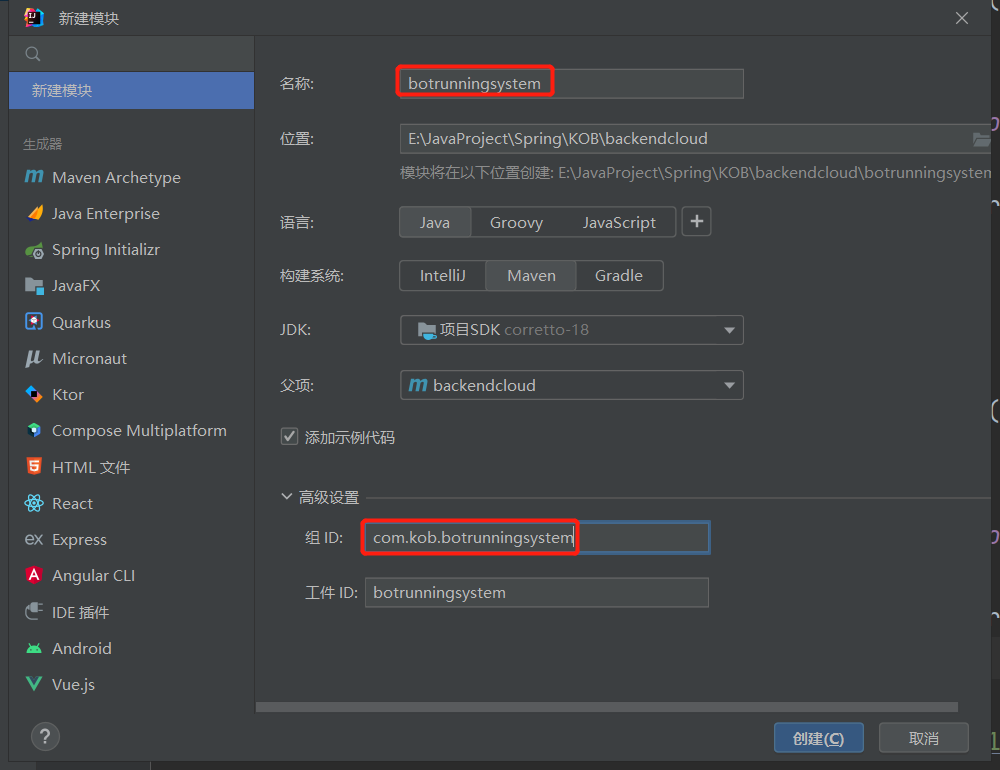

相应的，首先要创建该服务的后端。

image-20220827101446610

然后将matchingsystem模块的依赖直接复制过来

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
<dependencies>
        <!--Spring Security-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-security</artifactId>
            <version>2.7.1</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <!--spring-cloud-dependencies-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-dependencies</artifactId>
            <version>2021.0.3</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
        <!--Project Lombok-->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <version>1.18.24</version>
            <scope>provided</scope>
        </dependency>
    </dependencies>

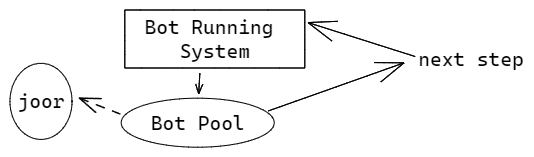

同时在BotRunningSystem项目中添加依赖joor-java-8(Maven仓库地址)：用于动态的编译和执行代码

image-20220827102505975

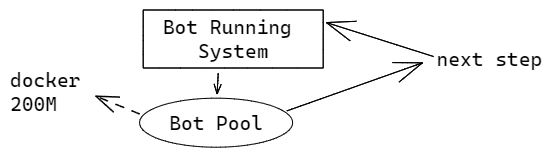

为了如果拓展为实现其他语言，可以在云端自动启动一个docker容器，来执行其他语言。

image-20220827102420236

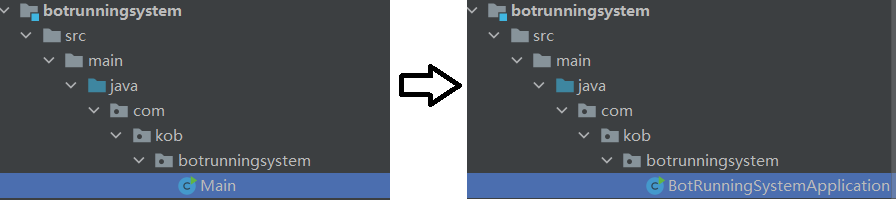

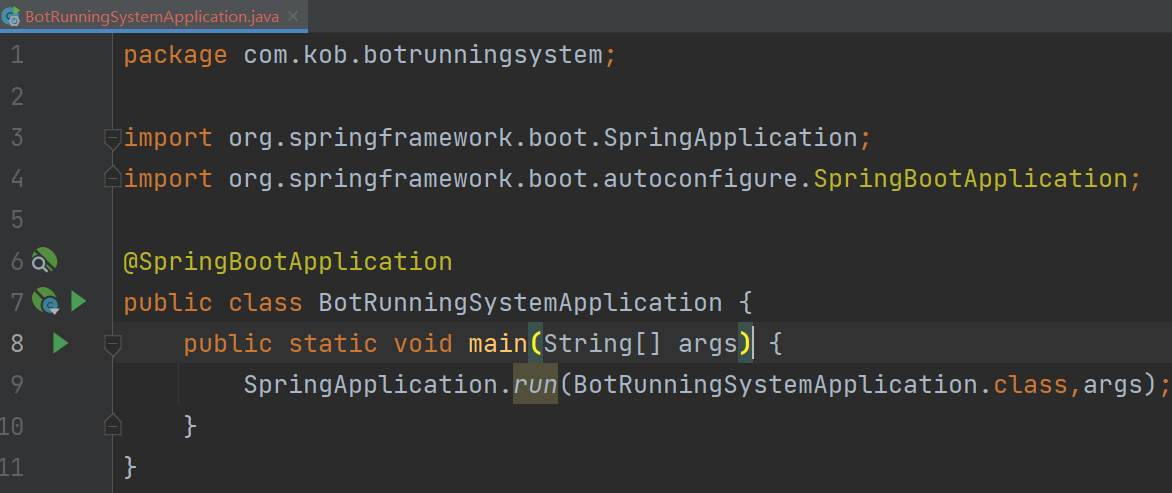

重命名：

image-20220827102739701

image-20220827102934681

同时添加resources/application.properties文件，写入端口号

1
server.port=3002

后端API

首先要实现一个后端API，接收Bot代码，并将其加入到Bot运行池

实现后端API需要加入对应的controller， service， service.impl，以及添加ResTemplateConfig，并且在SecurityConfig中配置网关。

image-20220827182317628

下面暂时写一些测试性的内容。

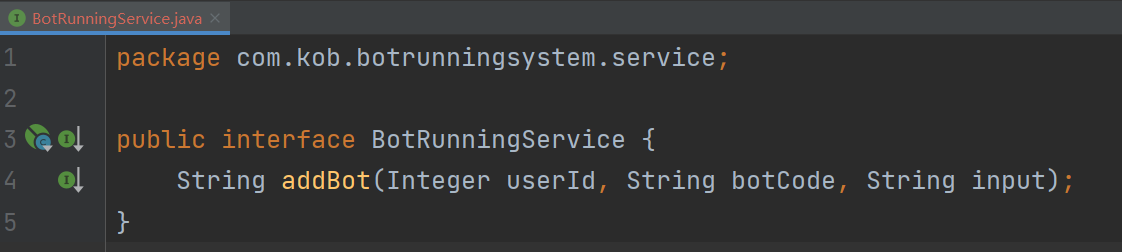

BotRunningService.java

image-20220827182331040

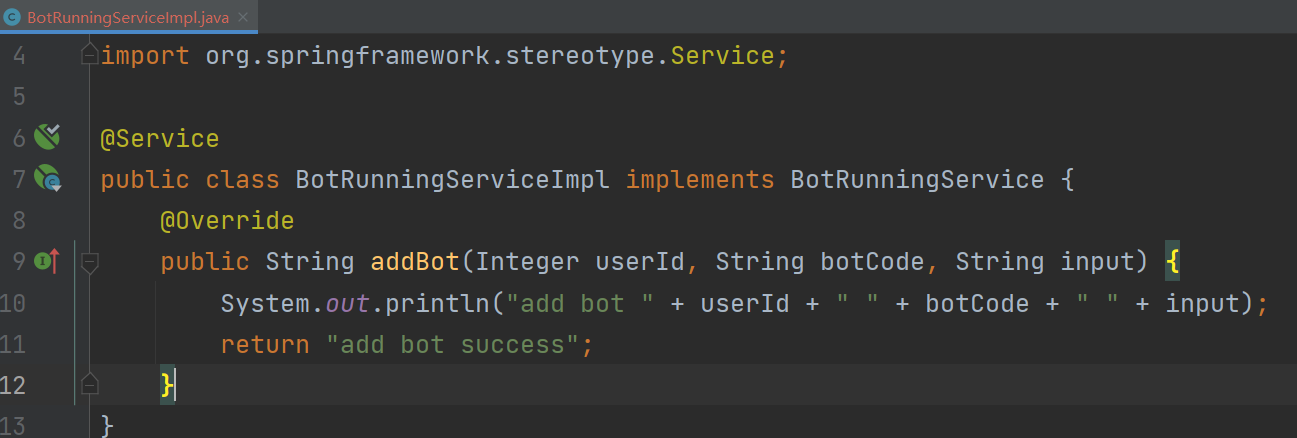

BotRunningServiceImpl.java

image-20220827182441852

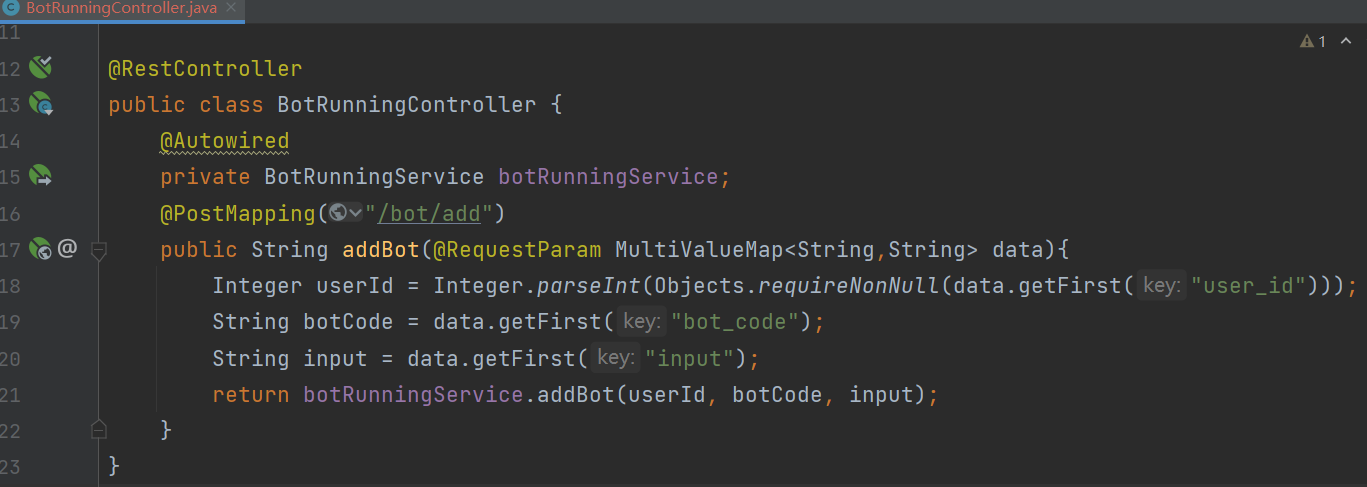

BotRunningController.java

image-20220827182527098

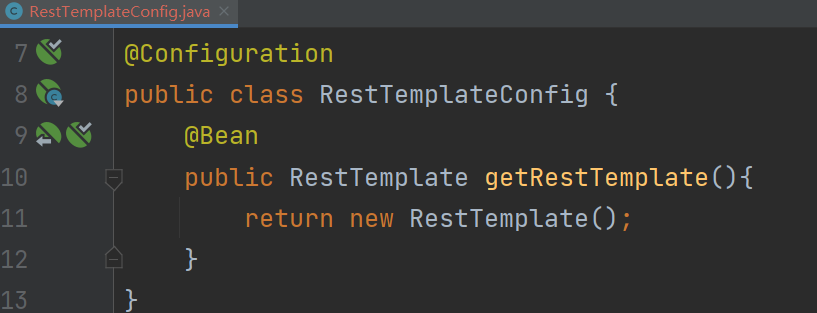

RestTemplateConfig.java

image-20220827182559744

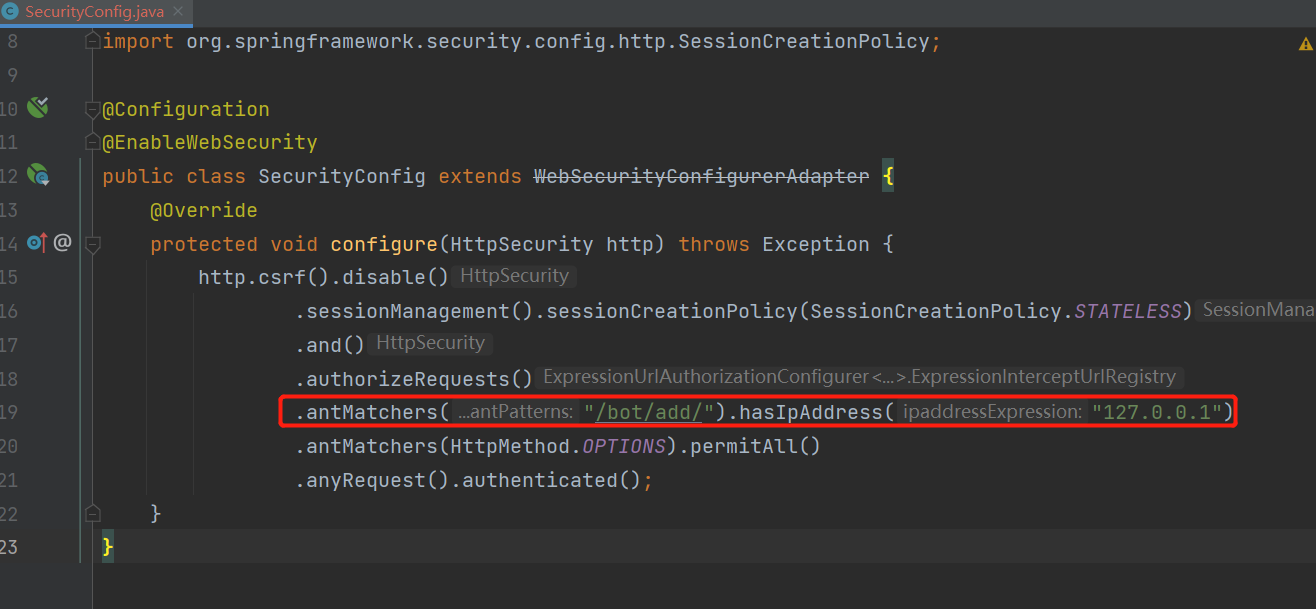

SecurityConfig.java，用于配置网关

image-20220827182634448

修改前端

前端需要做一些修改，可以选择人工对战还是Bot参与对战。

并且，在client向server发请求时，如果是Bot参与对战，还需要指名bot_id

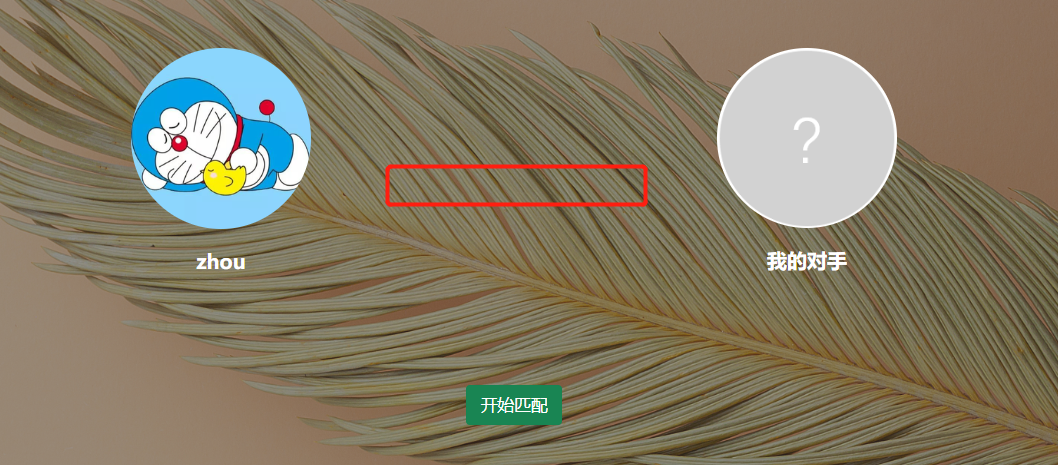

需要在匹配页面加入一个复选框

image-20220827183204926

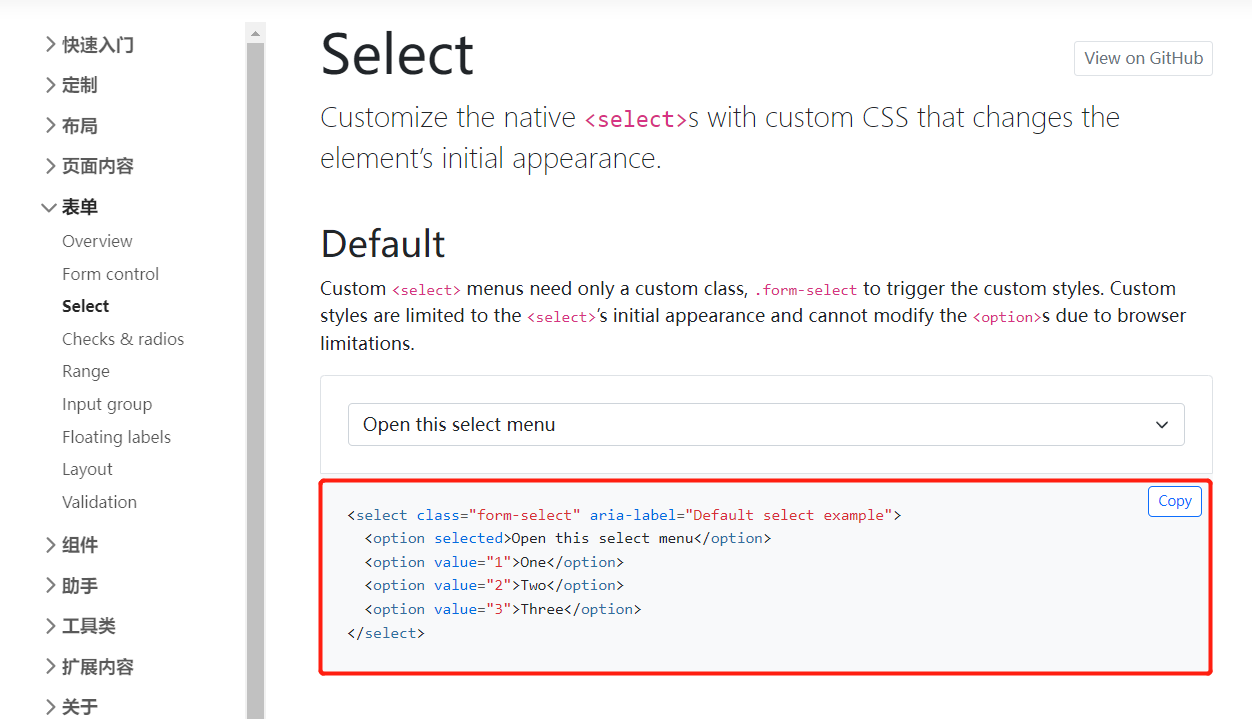

在BootStrap中找到相应工具

image-20220827183144690

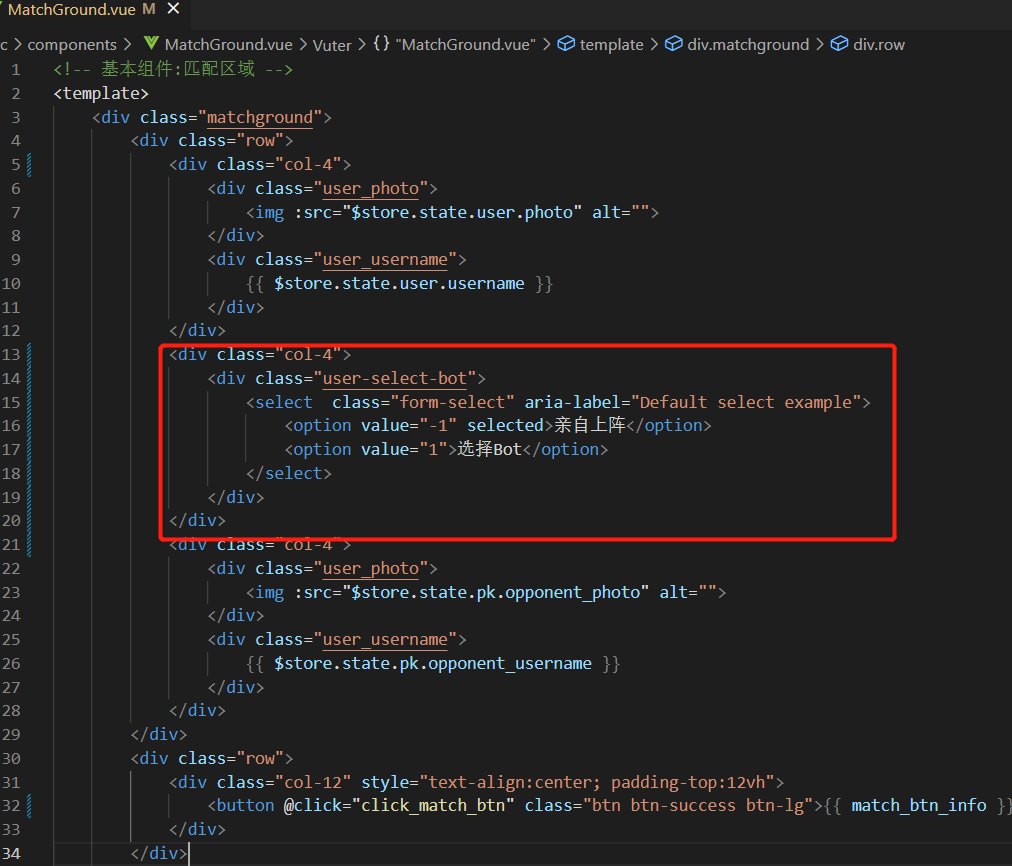

添加如下：

image-20220827183943739

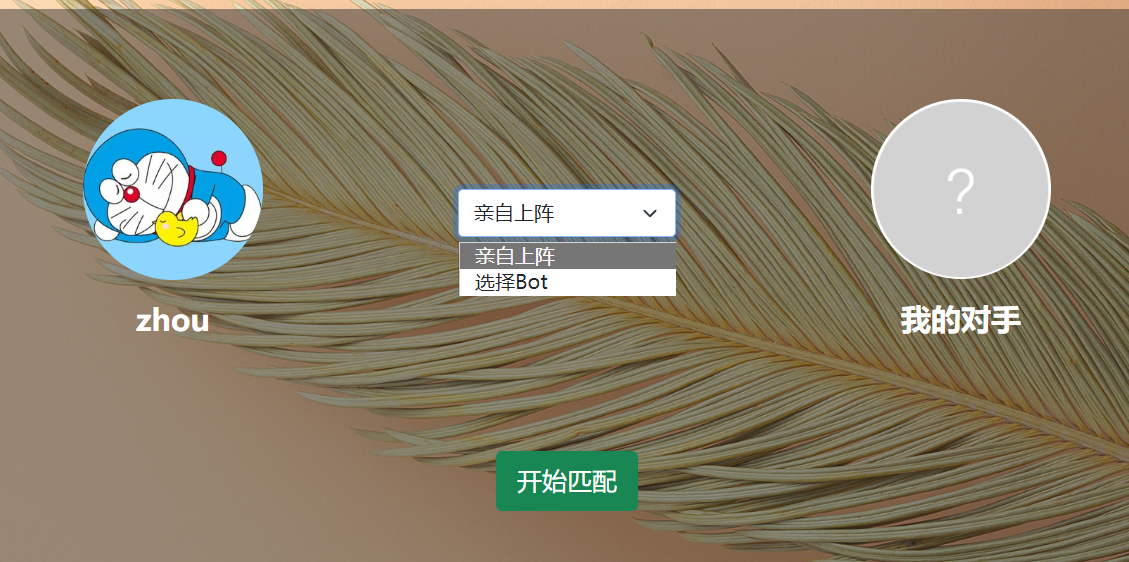

效果：

image-20220827183956814

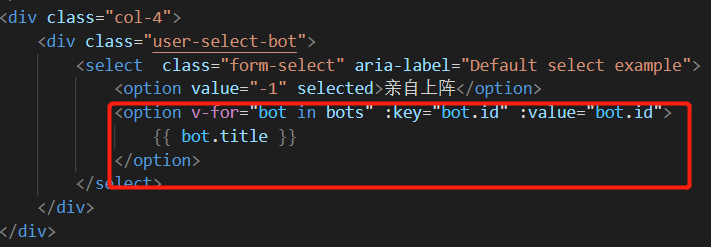

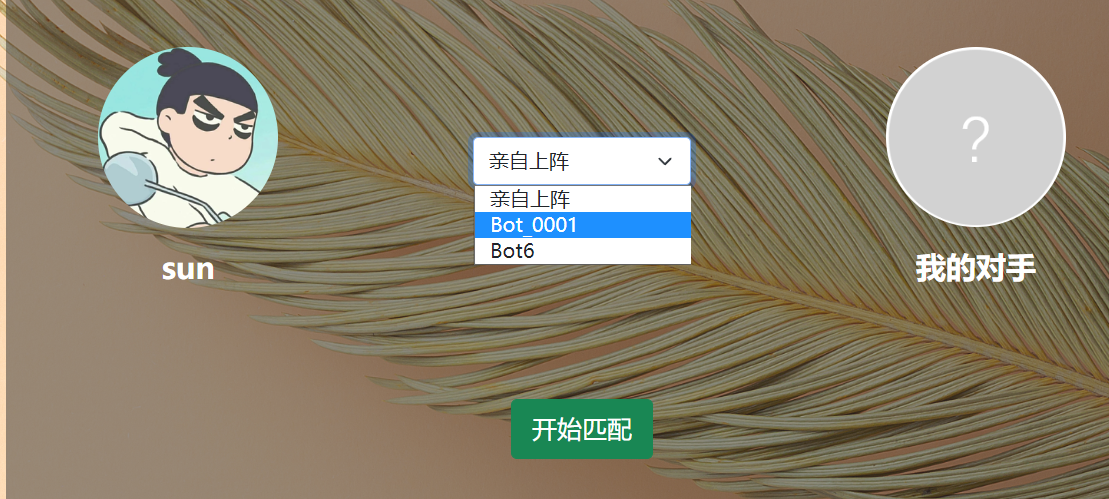

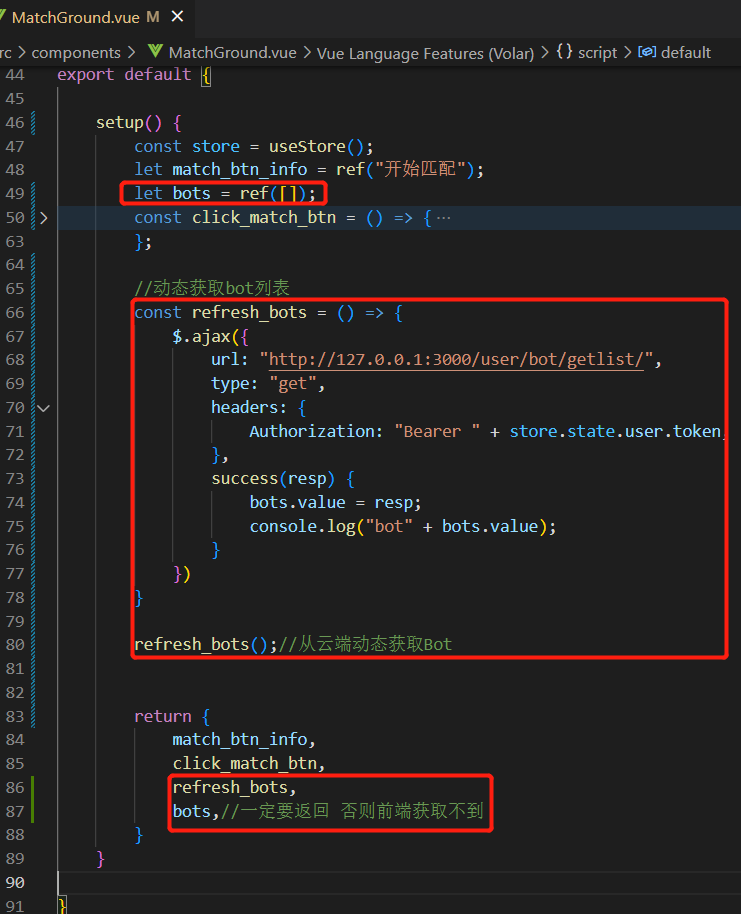

然后还需要动态的获取Bot列表，

image-20220827190403955

image-20220827190413350

image-20220827190317530

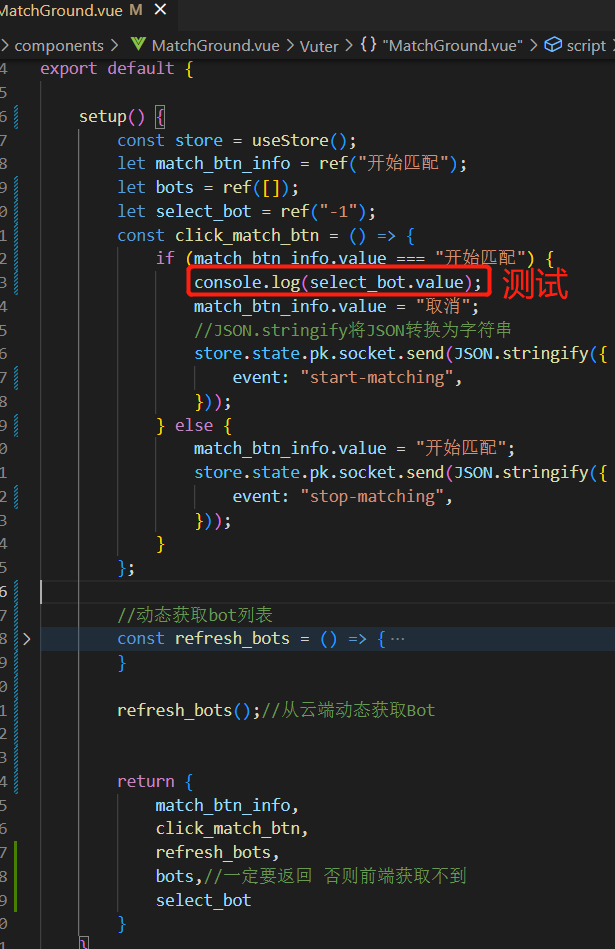

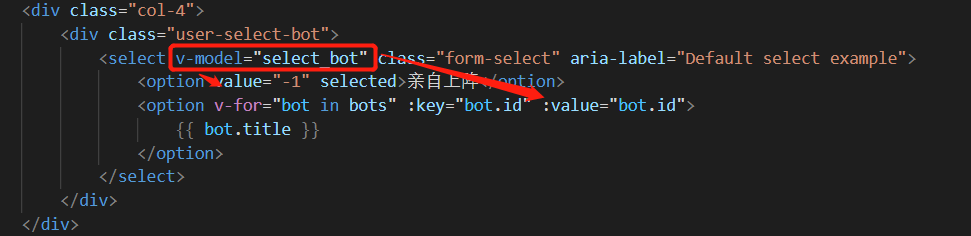

同样，需要将用户选择了哪个bot告诉前端，引出需要做一个双向数据绑定。

image-20220827191156691

image-20220827191231959

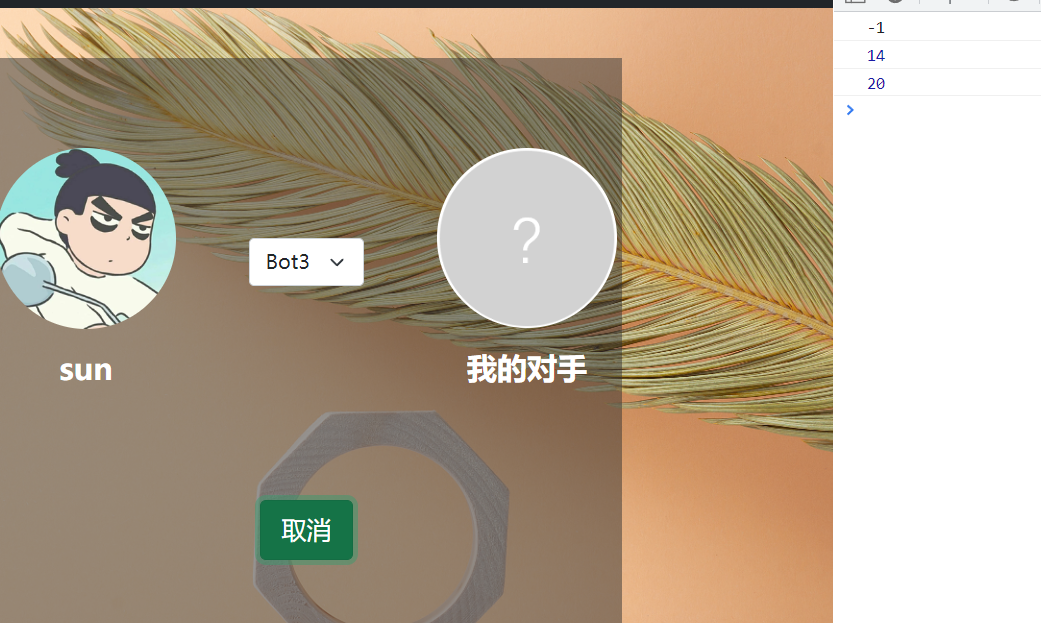

这样将用户的选择与前端的变量就双向绑定了起来。

image-20220827191314444

参数传递

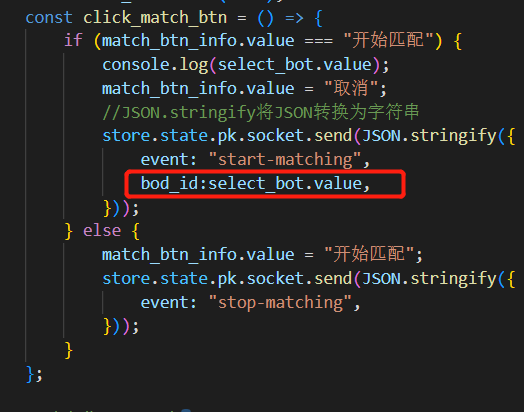

然后需要在通信的时候，将user_id作为参数返回，并且后端也要相应的接收参数。

image-20220827195036221

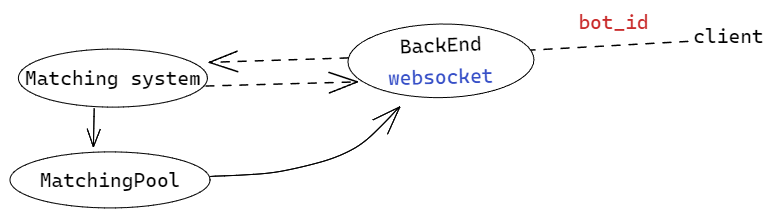

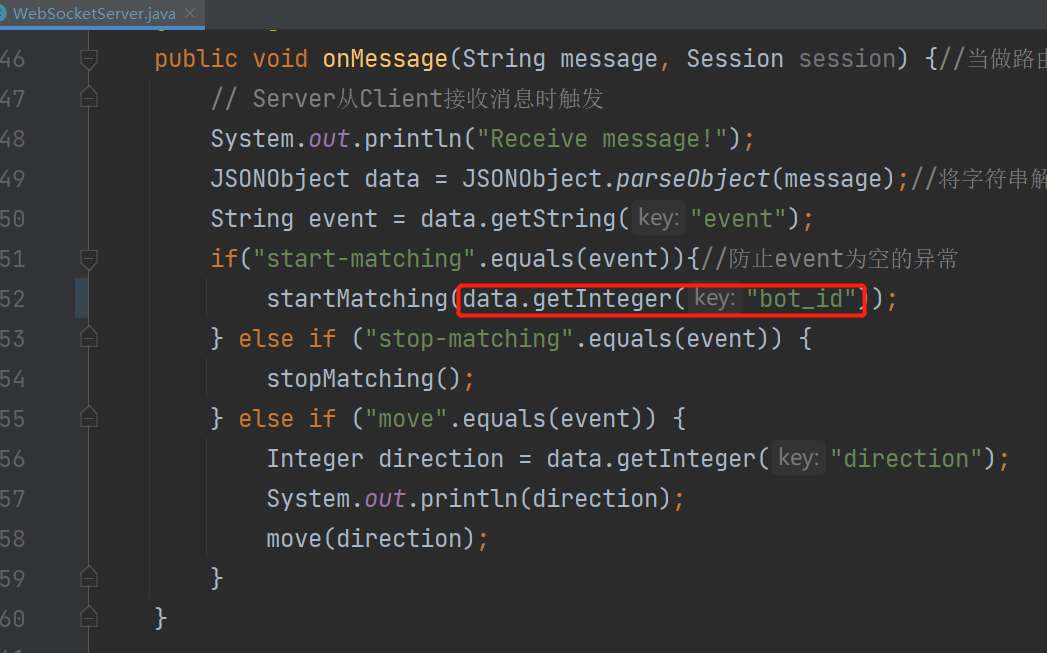

BackEnd端接收

image-20220827200822318

image-20220827195620555

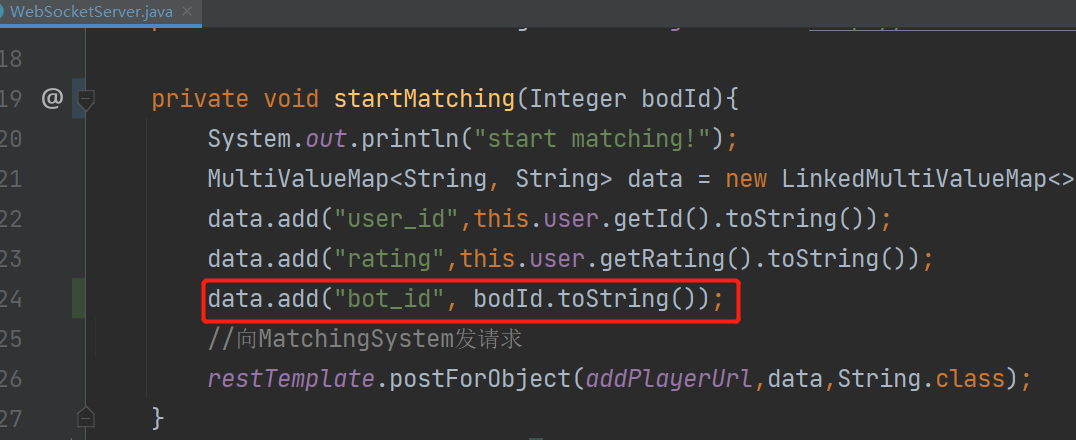

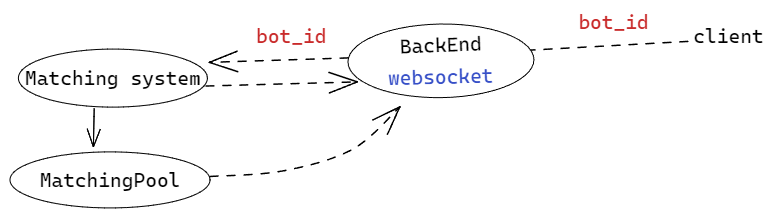

BackEnd端向MatchingSystem端发送

image-20220827200910937

image-20220827195710288

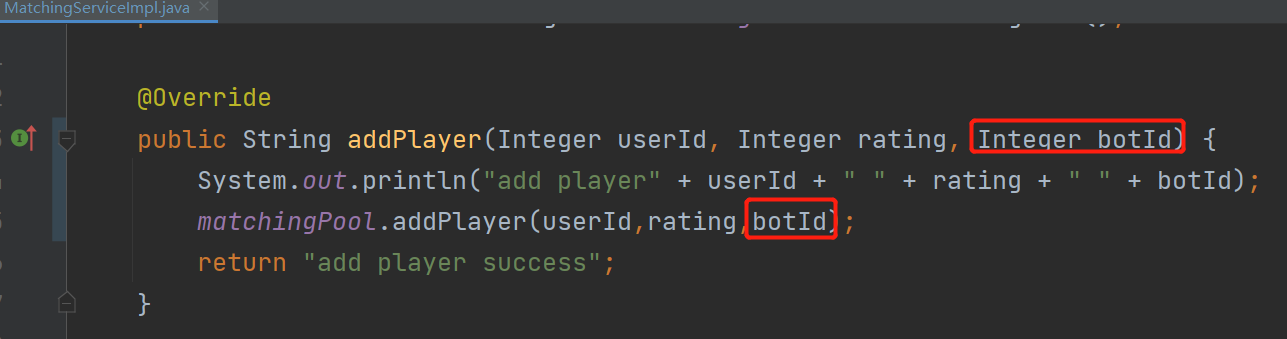

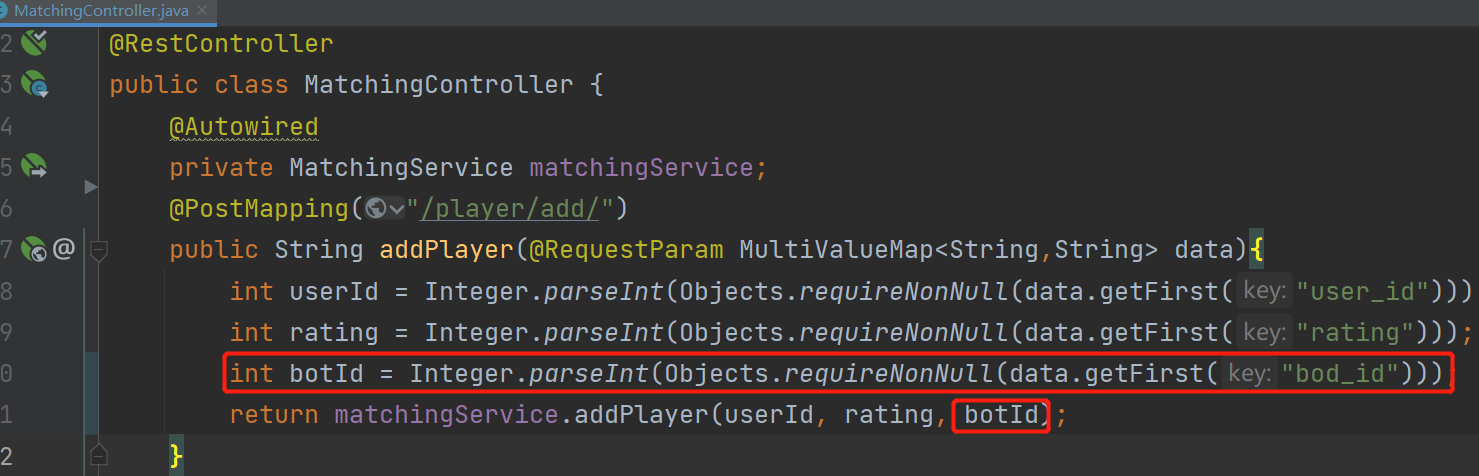

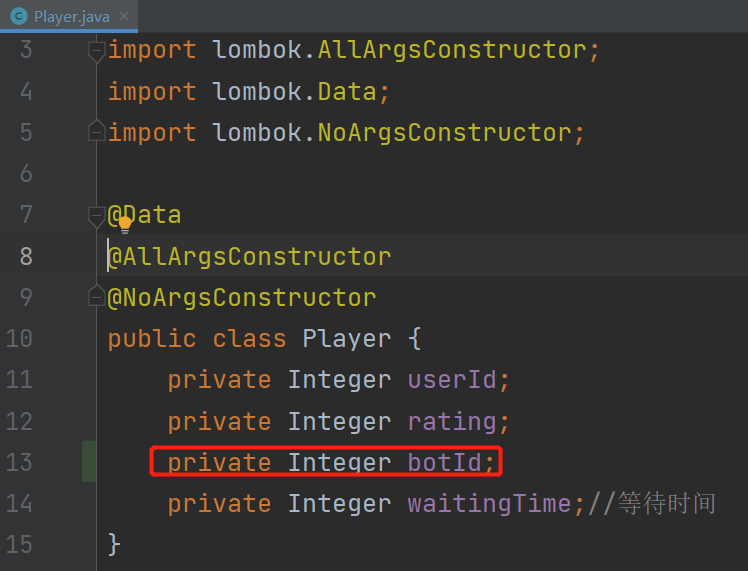

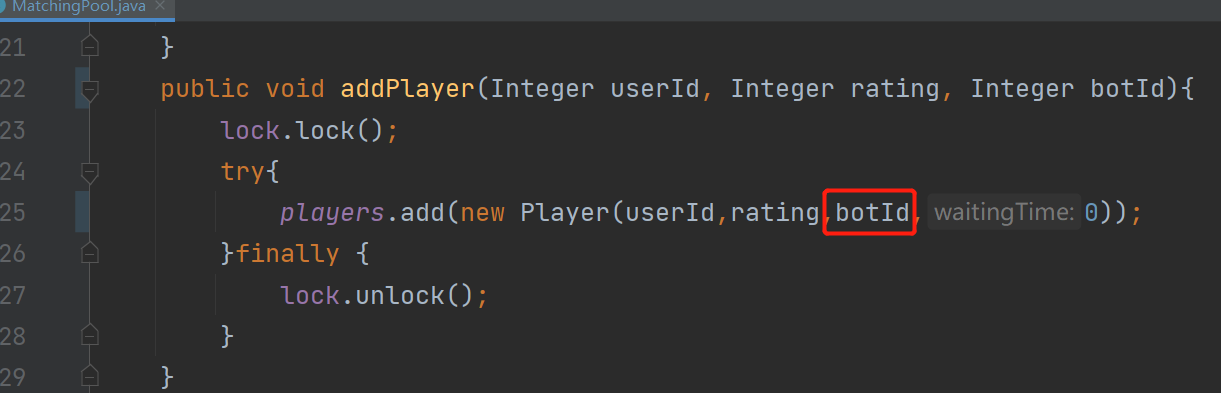

MatchingSystem端接收

image-20220827201045838

image-20220827201159091

image-20220827201221097

image-20220827201234489

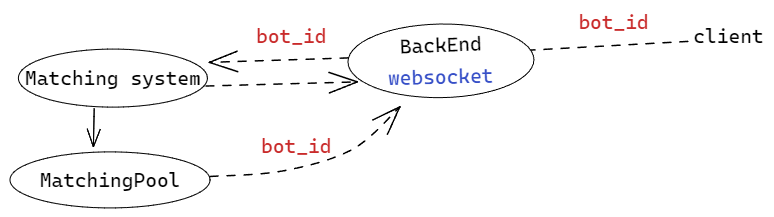

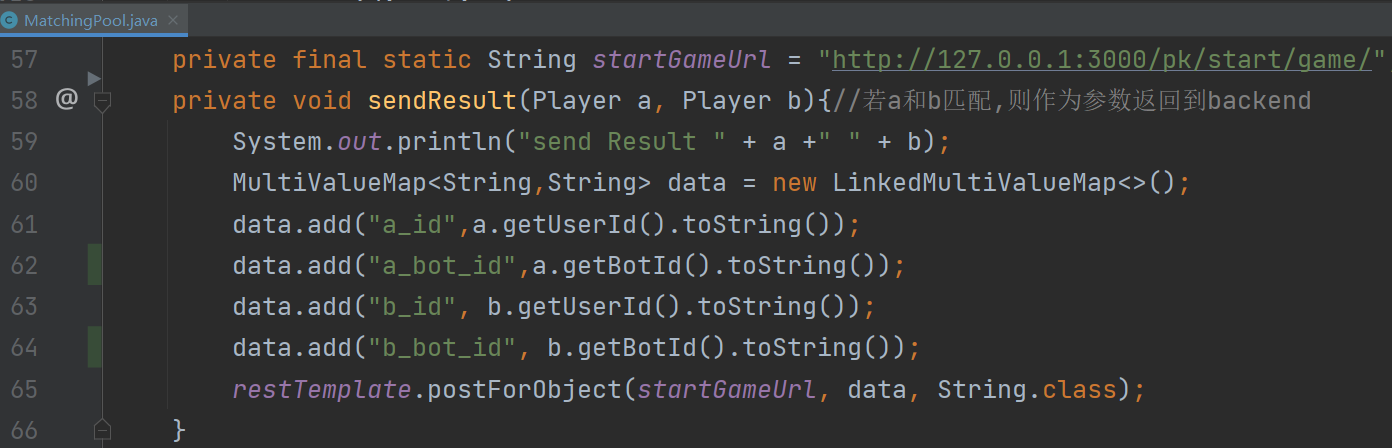

同样MatchingSystem端再向Backend端返回结果的时候，也需要发送一个botId

image-20220827201330477

image-20220827201725372

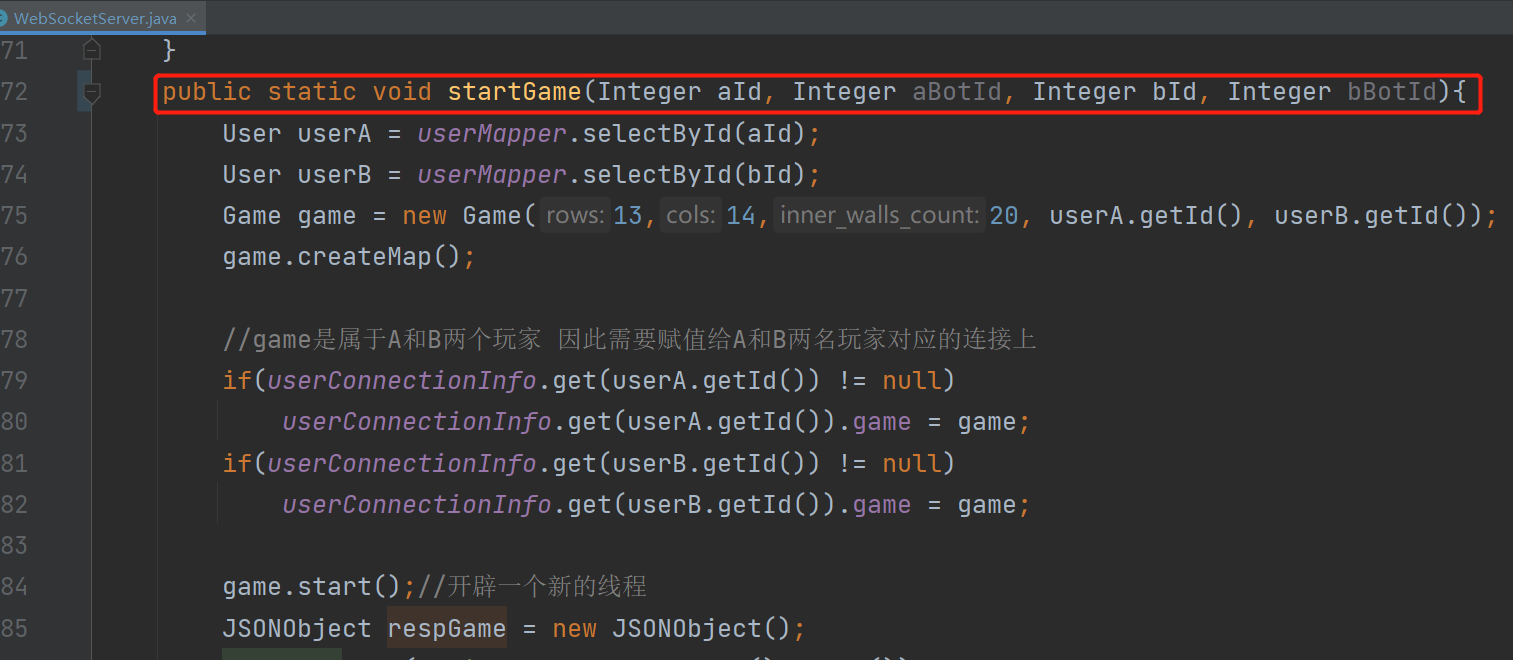

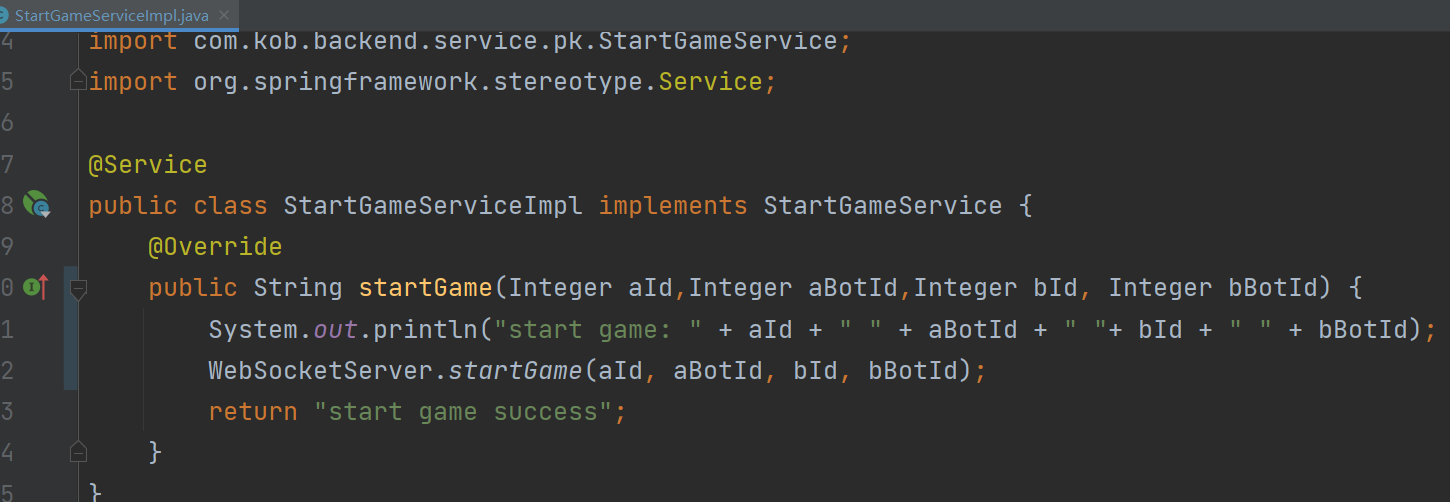

Backend接收参数

image-20220827202803956

image-20220827202830999

image-20220827202909896

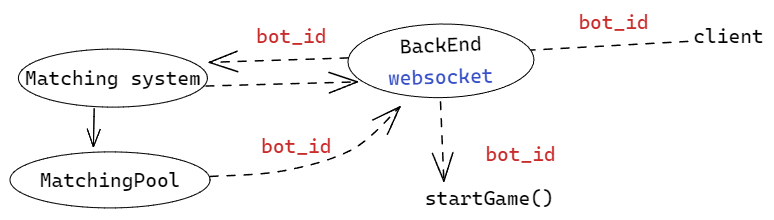

这次，整个发送bot_id的流程才算完整。

image-20220827210137930

取到Bot信息

WebSocketServer.java

1）首先将BotMapper注入

1
2
3
4
5
private static BotMapper botMapper;
@Autowired
public void setBotMapper(BotMapper botMapper){
    WebSocketServer.botMapper = botMapper;
}

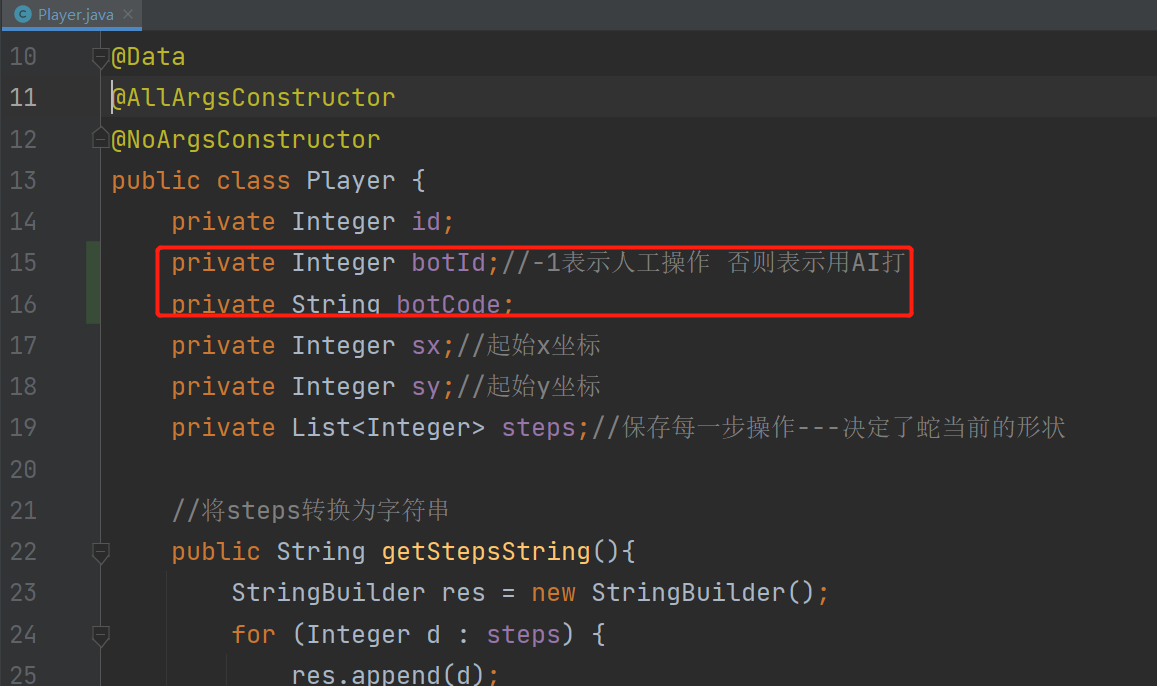

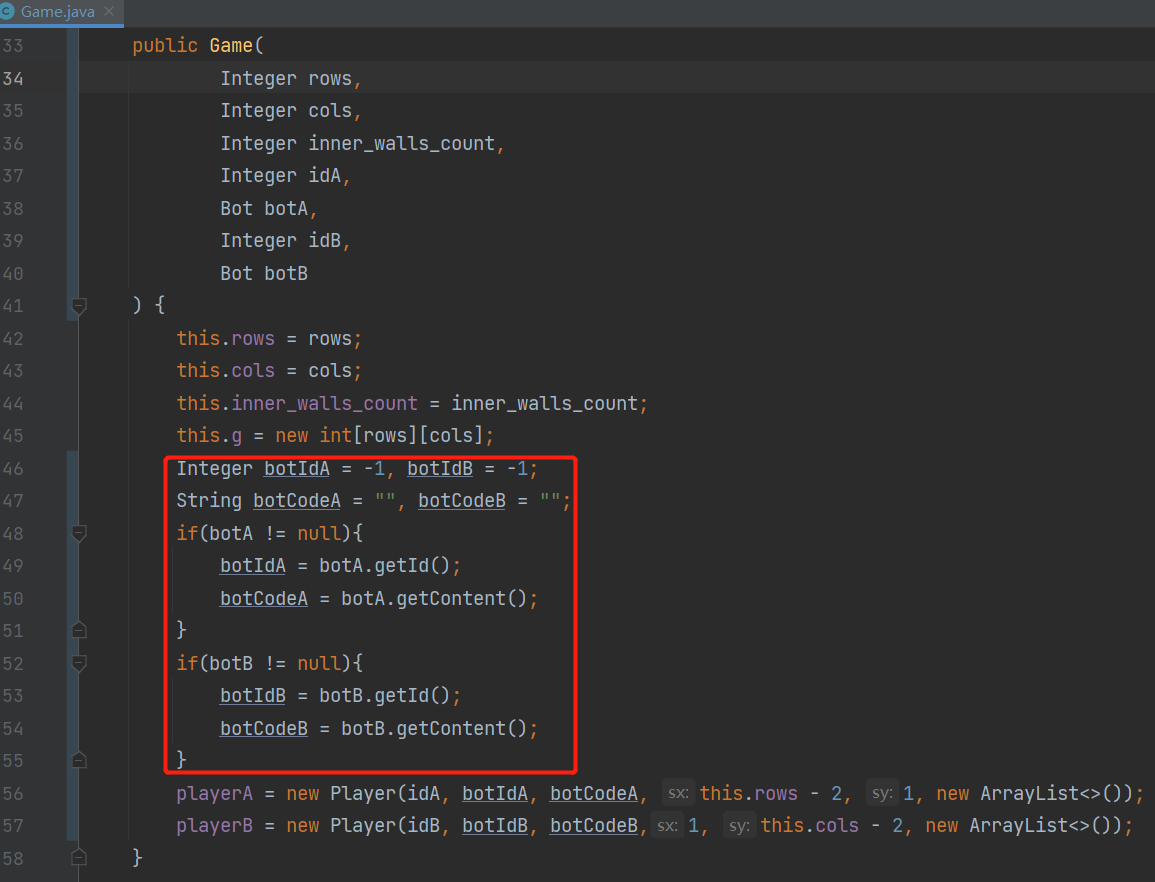

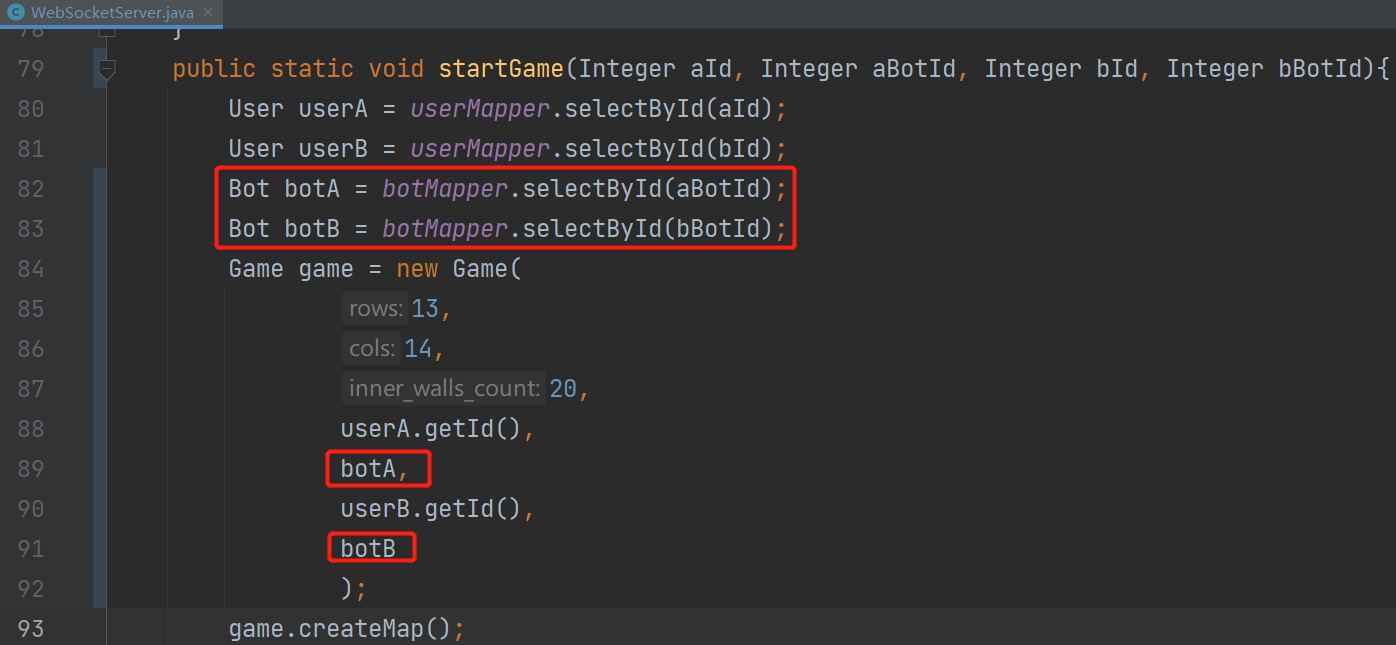

2）借助BotMapper将两个用户选择的bot取出

image-20220827224139071

image-20220827224237483

image-20220827224307904

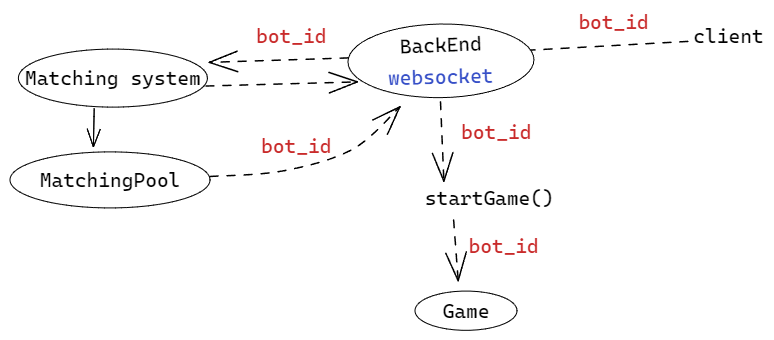

此时将bot的信息传入了Game中

image-20220827224643379

Bot or not判断

取到了bot信息，创建完地图之后，在执行nextstep之前，判断botid是否等于-1，如果是-1，就要处理的是用户手动键入的指令，那么就等待用户输入；如果不等于-1，说明参与游戏的是Bot代码，则需要向BotRunningSystem发送消息，使其自动计算，并返回结果。

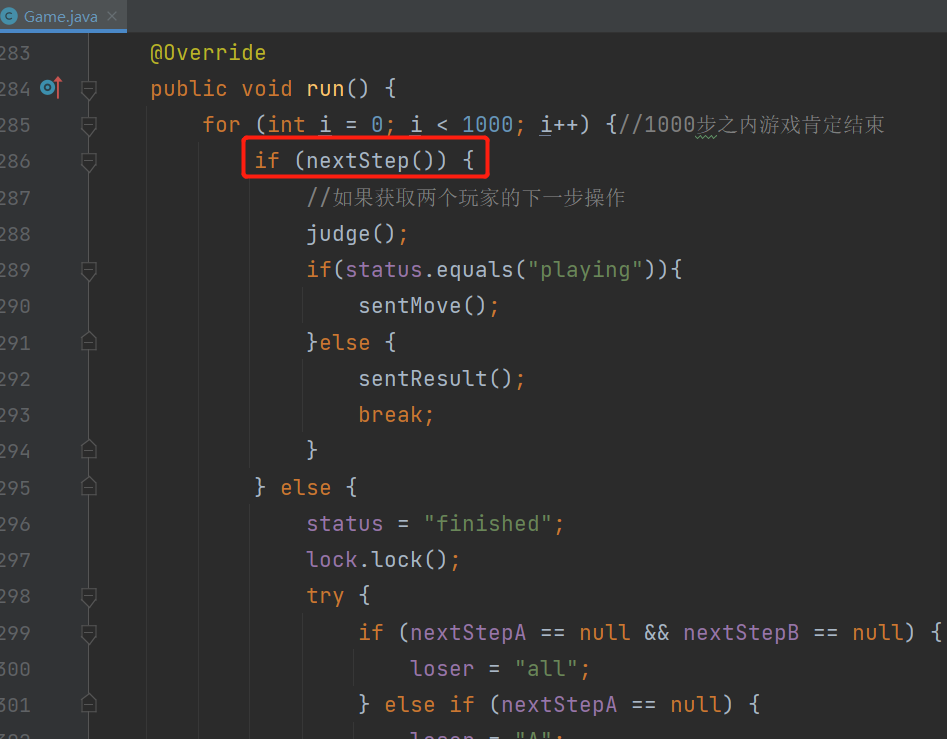

因此，需要在nextStep()中实现上述的判断。

image-20220827230237963

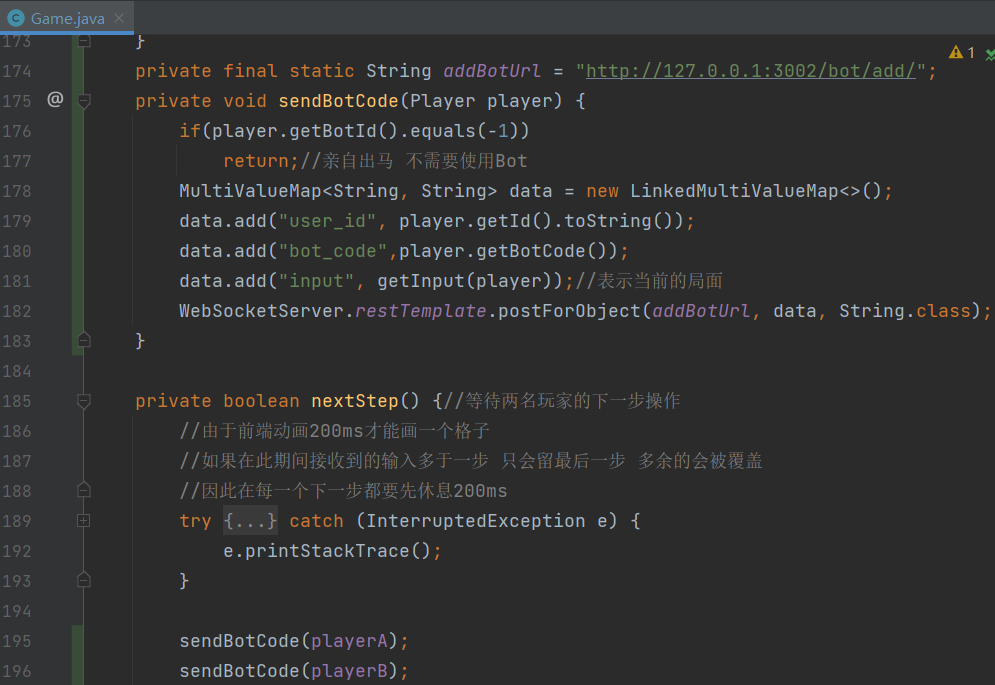

如果是人工输入，则无需操作；如果是Bot参与，需要将用户id，bot代码，以及当前的局面传到RotRunningSystem系统的BotRunningController

image-20220828172653207

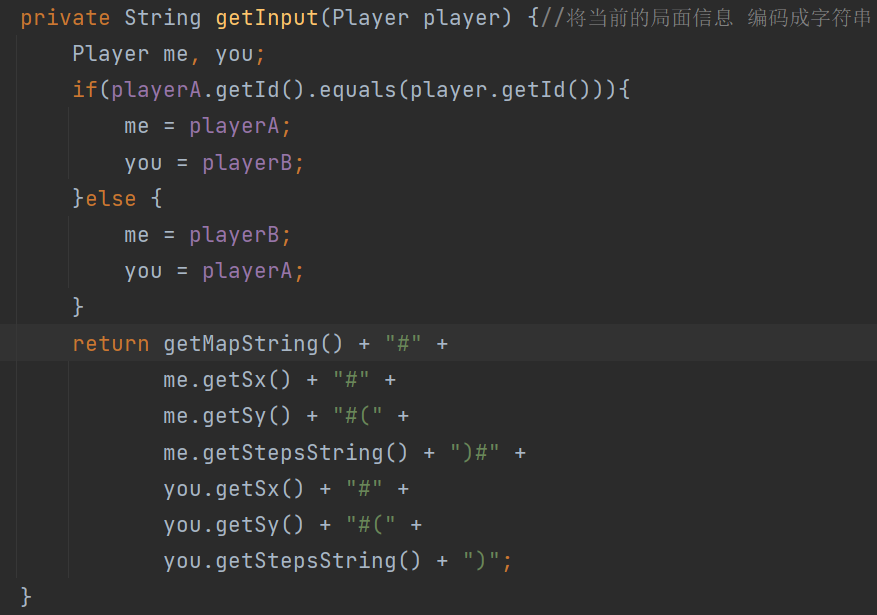

其中，getInput(Player player)表示获取当前游戏局面的信息

image-20220828172911382

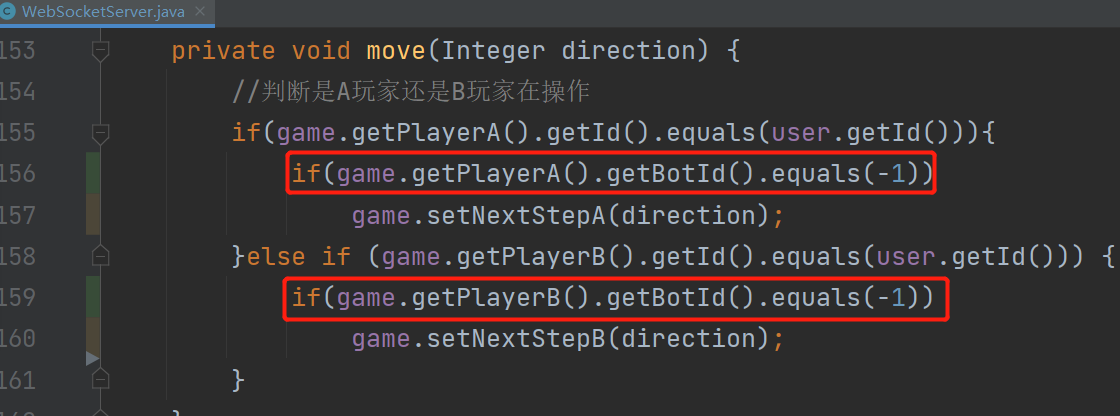

此外，为了防止人工输入和bot执行混淆，还需要在执行bot的时候，屏蔽掉用户的输入。只有判断用户亲自出马的时候，才接收人的输入。

image-20220828171241700

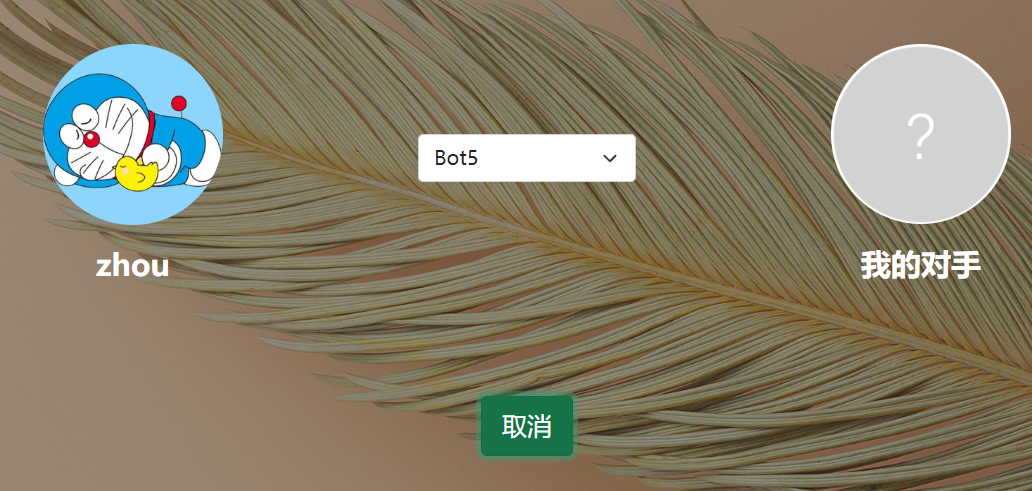

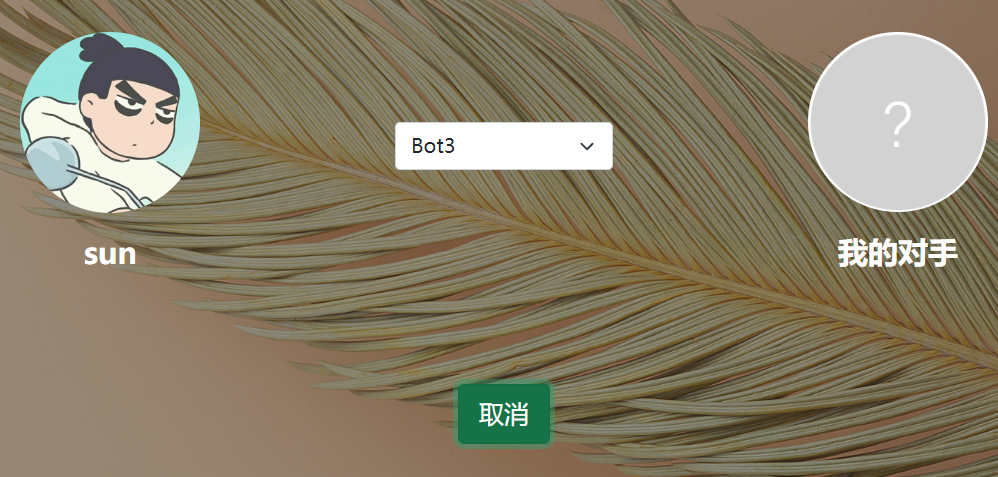

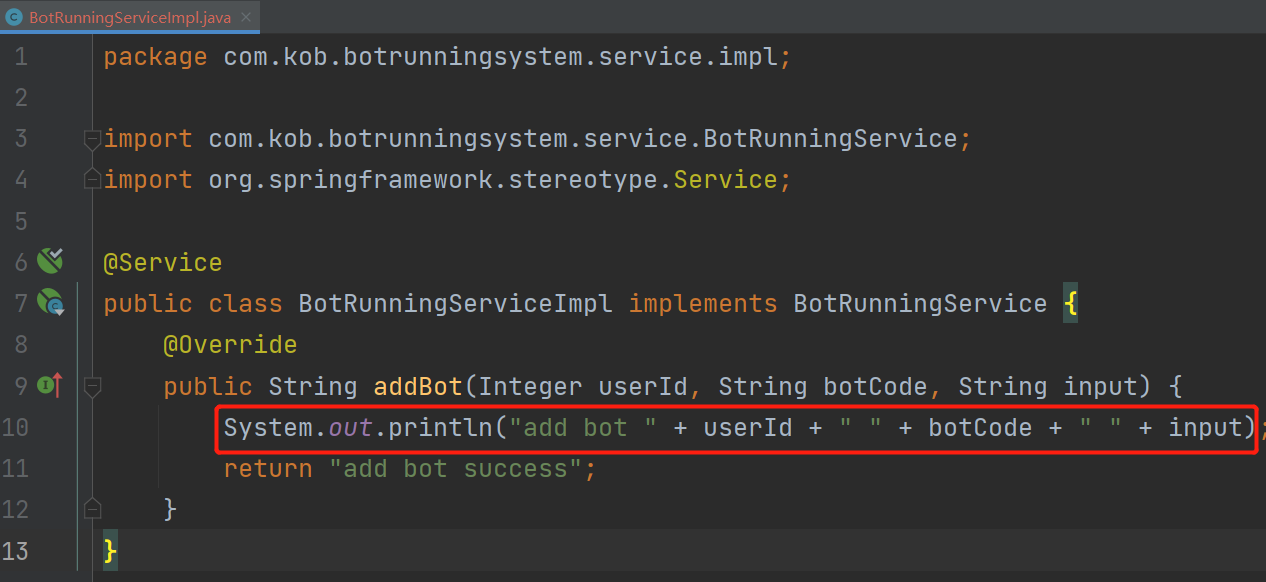

测试如下：

image-20220828175008165

image-20220828174818192

image-20220828174830377

image-20220828174849609

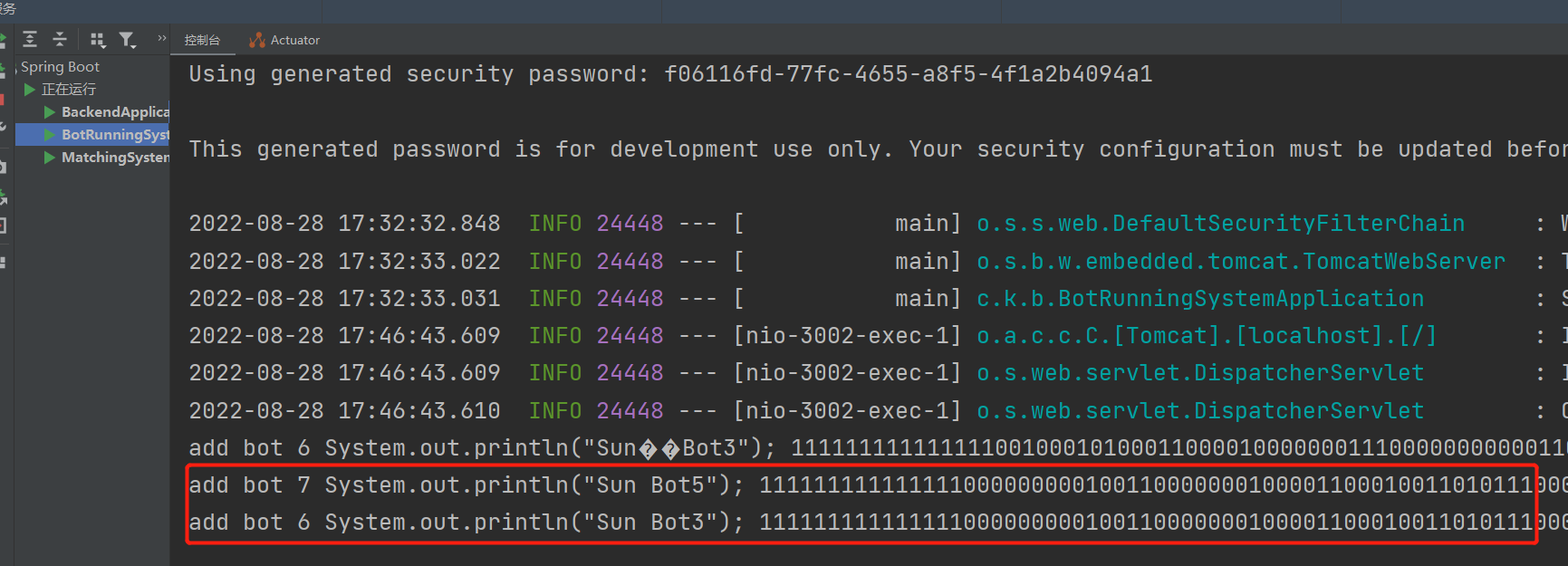

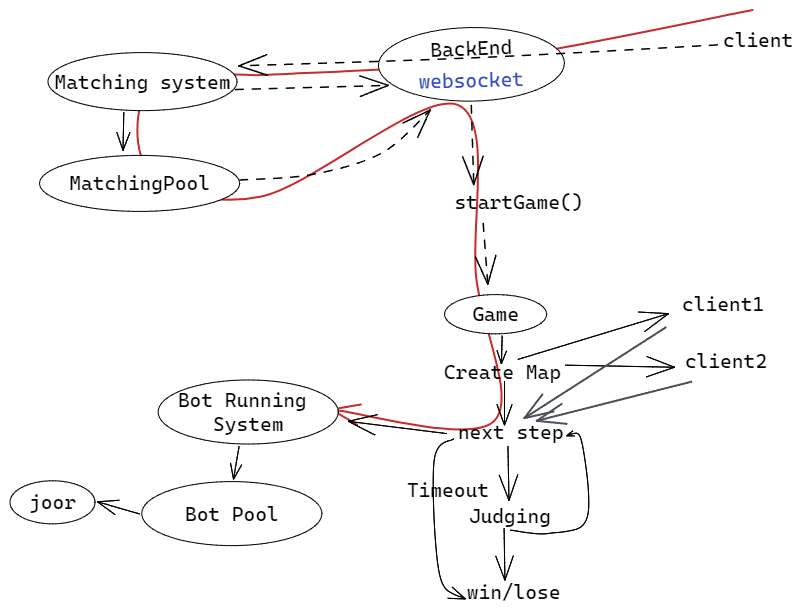

可以看到，经过了漫长的传递过程，此时bot的信息，终于传到了BotRunningSystem

image-20220828175732185

Bot微服务

接下来就是本节的重点，也就是实现Bot Running System微服务。

生产者—消费者模式

这部分的工作在于，不断的接收用户的输入，将接收到的代码放在一个队列里面，也就是队列中存储当前所有的任务。每接收一个来自生产者的任务过来，就将其放在队列里。BotPool相当于消费者，每完成一个任务，检查一下队列是否为空，如果队列不空，就从队头取出代码执行。执行完之后继续检查。

MatchingPool中的循环，每循环一次，sleep一秒钟，但BotPool中的循环，为了保证用户体验，需要满足一旦有任务，立即执行。执行完之后，如果队列为空，就继续等待。因此两者循环的实现逻辑不一样，后者用到条件变量。

首先实现消费者线程及其流程。

消费者线程

1）如果任务队列为空，就要将其阻塞，当有任务出现时，就要发生信号量，将其唤醒。因此需要用到条件变量。

使用condition.await()将当前线程阻塞

Causes the current thread to wait until it is signalled or interrupted.

（导致当前线程等待，直到发出信号或中断。）

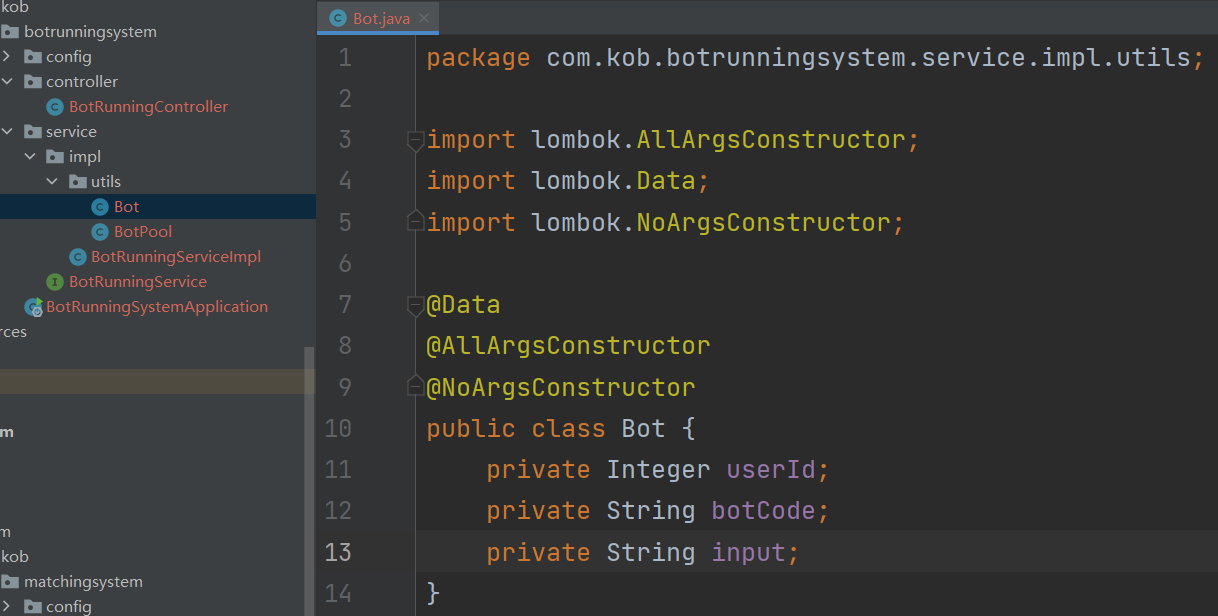

2）此外还需要队列，来存储Bot，定义一个Bot类，

image-20220829152101867

并定义一个存储Bot对象的队列Queue<Bot>。

生产者和消费者都会对Queue<Bot>进行操作，因此处理的时候需要加锁。

3）在消费Bot对象之前，一点要先解锁，否则往队列添加Bot对象的时候就会被阻塞，但完全没有必要，因为没有读写冲突。

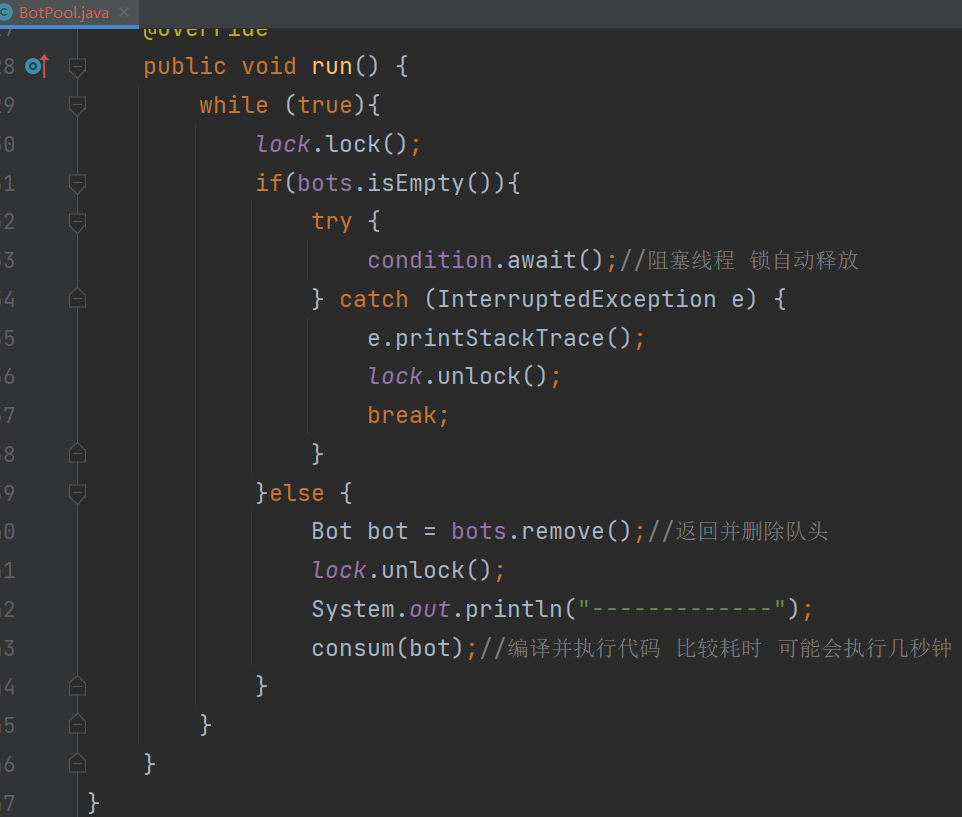

代码如下：

image-20220830111057877

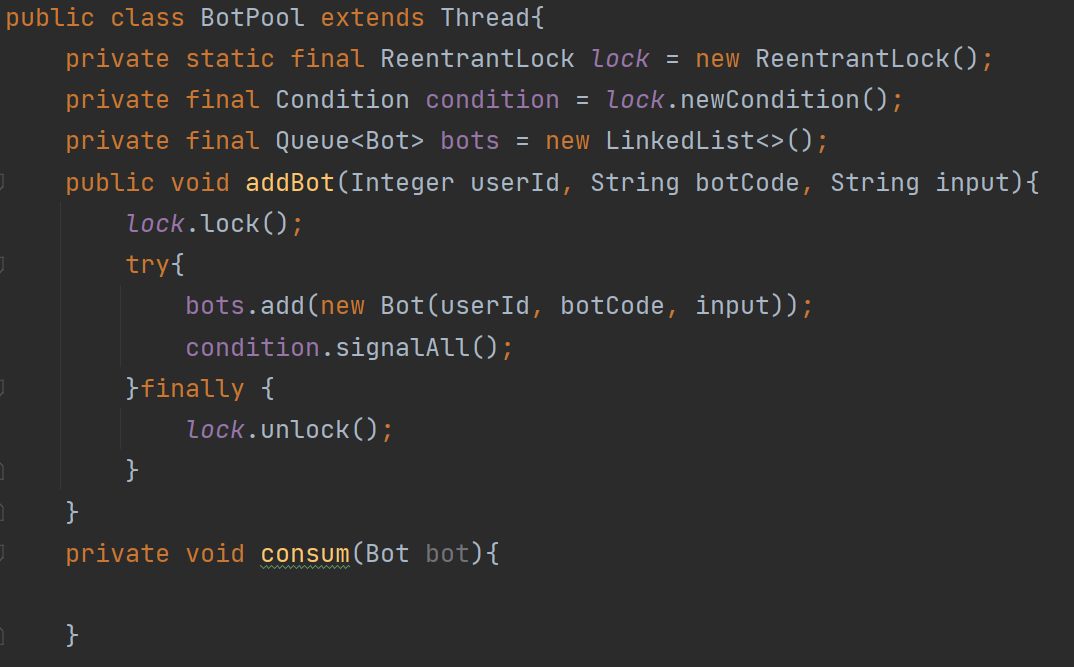

其中，如果队列为空，线程将会被阻塞。当addBot()被调用，队列中添加新的任务时，线程将会被唤醒

image-20220829152439066

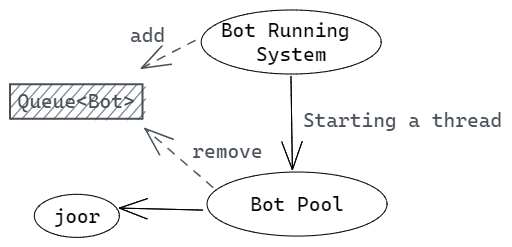

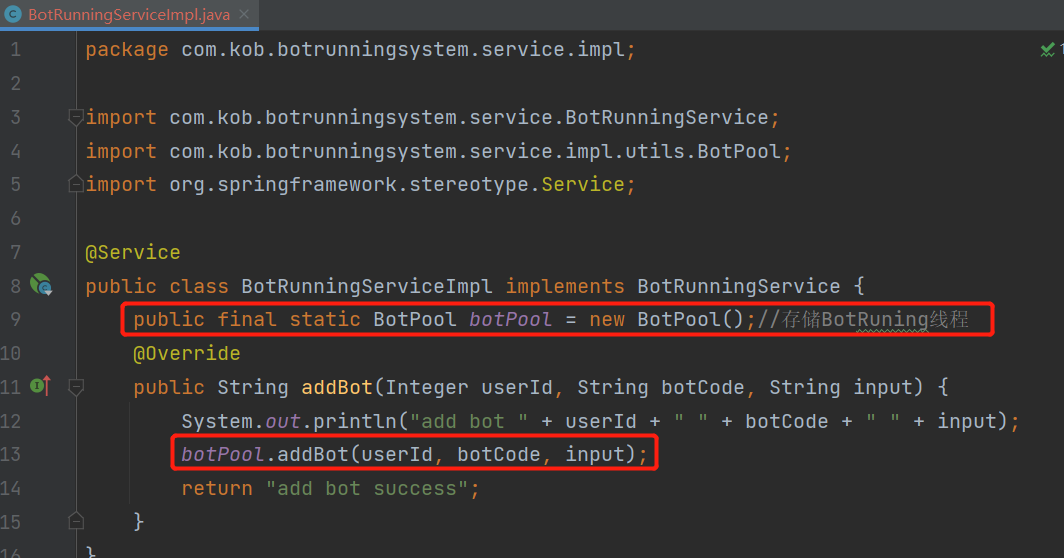

BotPool线程的存储，以及关于添加Bot的调用，均放在BotRunningServiceImpl中

image-20220829154311980

image-20220829152602531

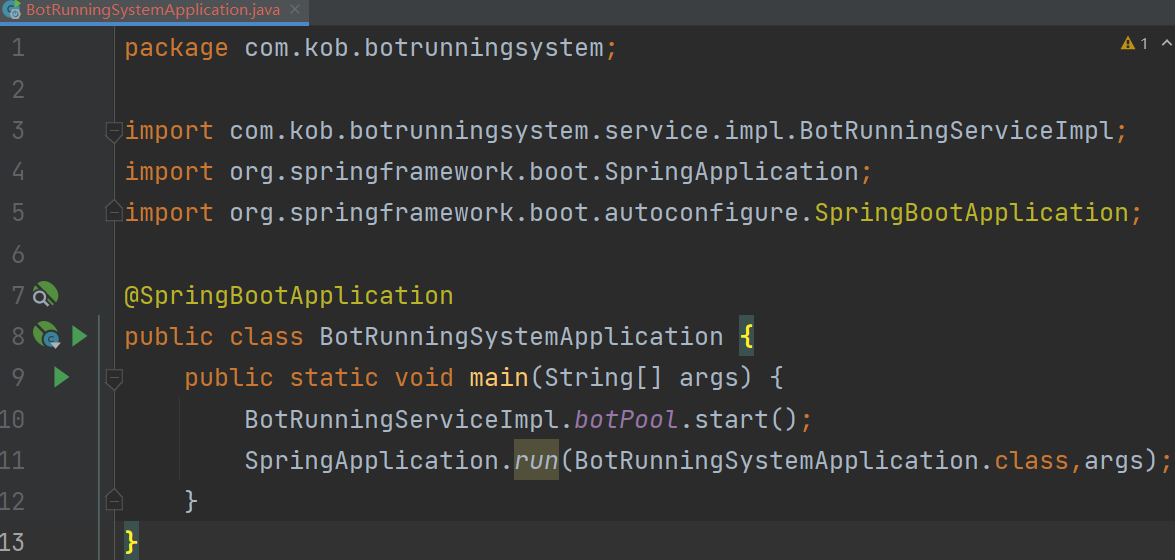

与匹配系统一样，也是在BootStrap服务启动的时候，启动BotPool线程。

image-20220829152723391

consum操作

这里只是简单的实现Java代码的编译和执行。后续如果需要添加安全验证或者支持其他语言，只需要修改consum函数即可。对于安全验证，也就是防止程序运行可能产生的危害，可以将其放在沙箱中运行。对于支持其他语言，可以将consum函数改为对docker的执行（Java中执行终端命令，将终端命令的执行放进docker即可）

这里使用Java中的一个工具Joor，可以动态编译和执行Java代码。

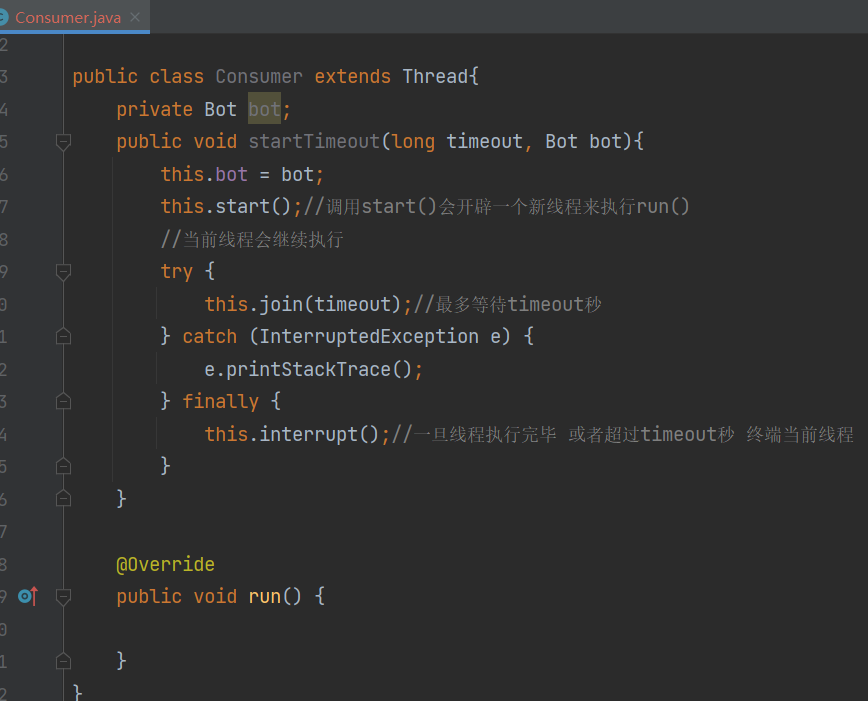

为了让整个执行过程时间可控，每执行一段代码，就需要将其放在一个线程中，线程可以支持如果超时就会断掉的操作。新建一个Consumer类用于表示这种线程。

image-20220829162116678

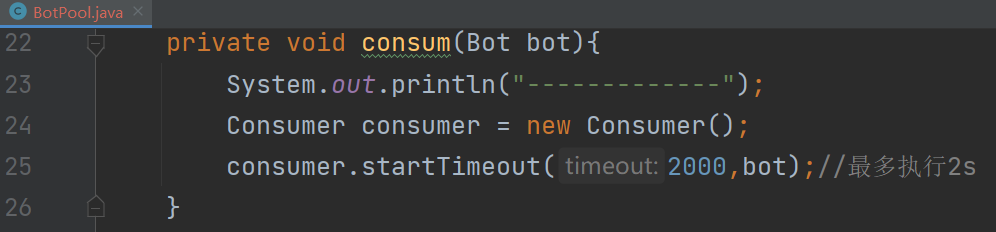

然后在botpool的consum函数中，创建一个Consumer对象，并调用对象的startTimeout方法。

image-20220830113243696

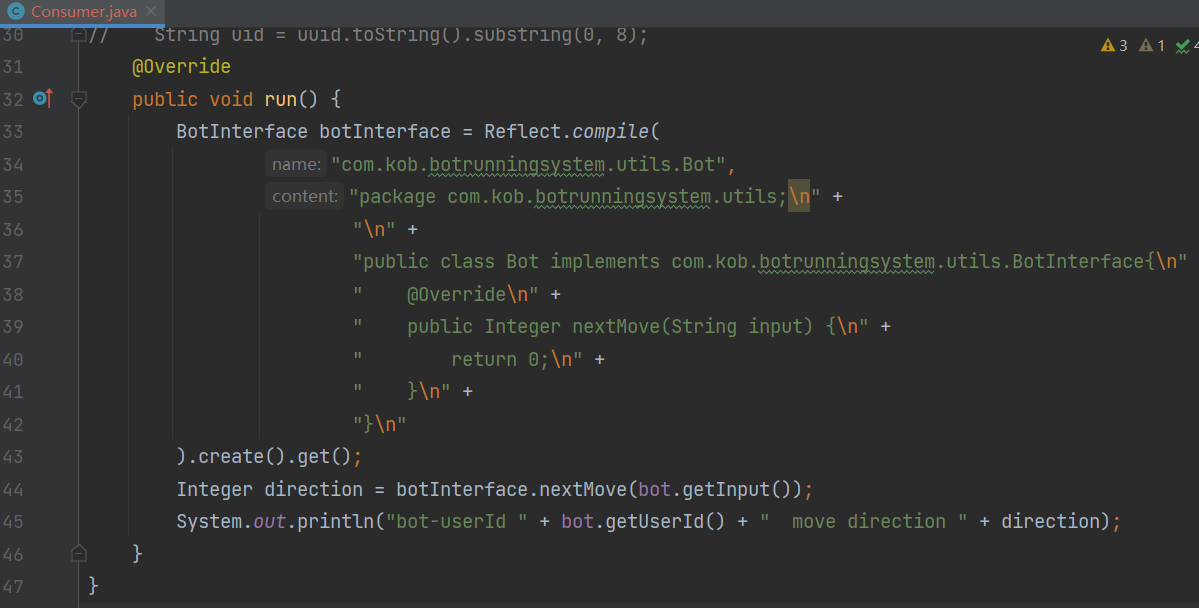

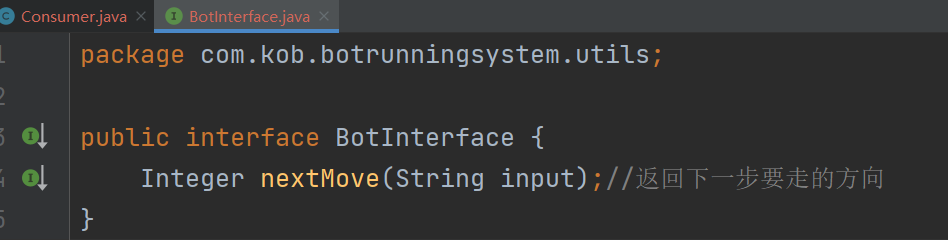

再回到Consumer类的run()中，需要使用到joor.Reflect类来动态编译执行一段代码

image-20220830112609873

image-20220830112559352

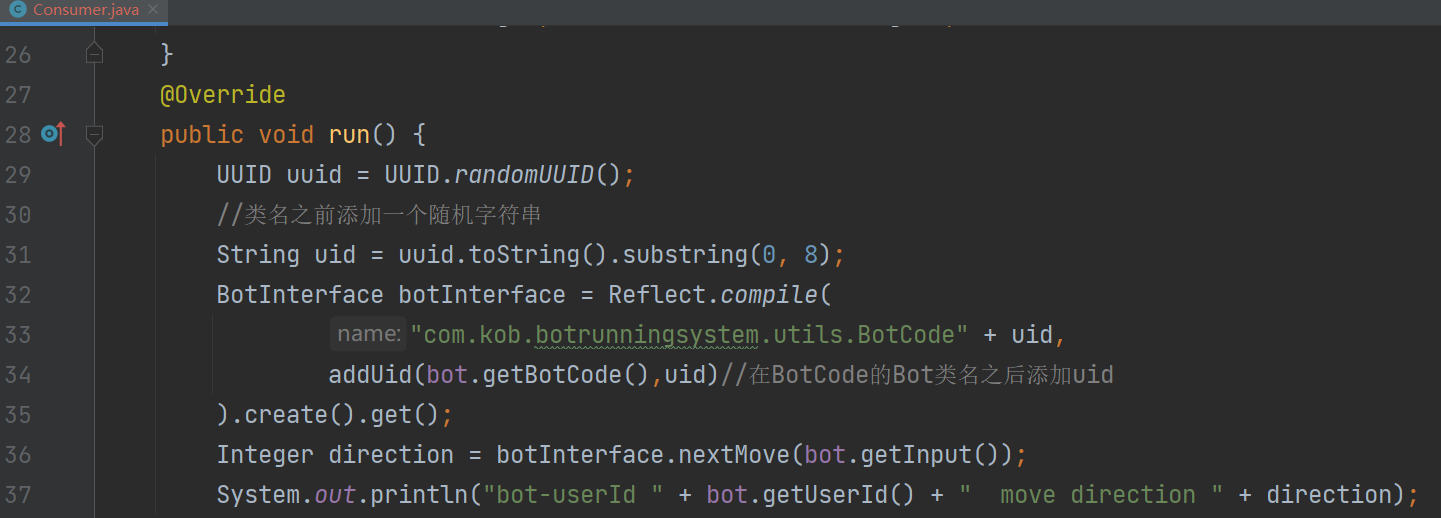

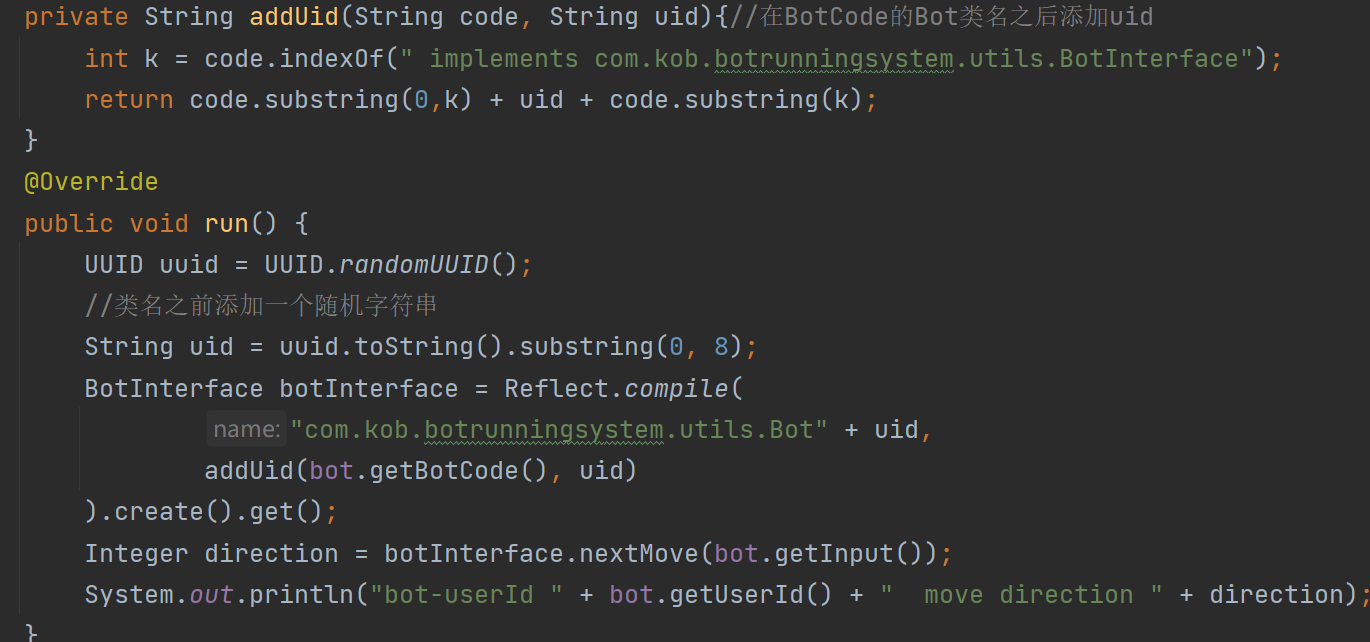

不过这里有个问题，在动态编译过程中，如果是重名的类，只会编译一次。但是对于每一个任务代码，都应该重新编译一遍，因此，需要在类名之前，添加一个随机字符串，来保证类不一样。

下面这段代码，就可以实现从前端动态接收一段代码，并动态编译一遍。

image-20220830113417105

测试Bot代码

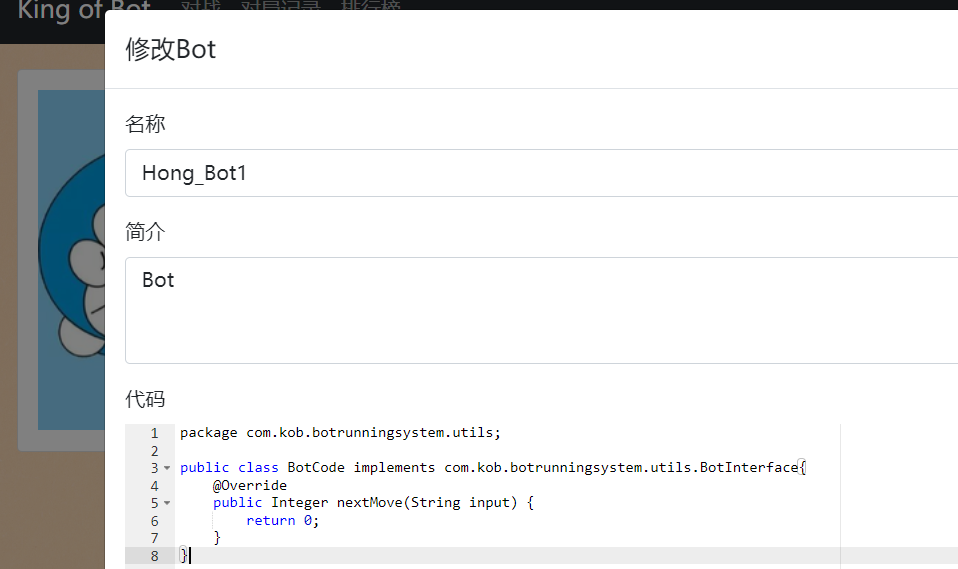

1）1号玩家的Bot，返回0，表示向上走

image-20220830104252366

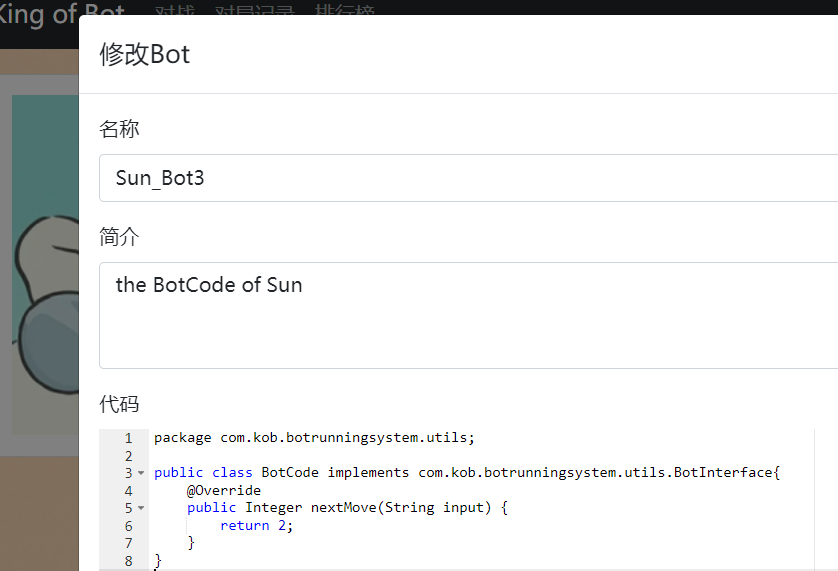

2）6号玩家，返回2，表示向下走

image-20220830104438032

image-20220830104917155

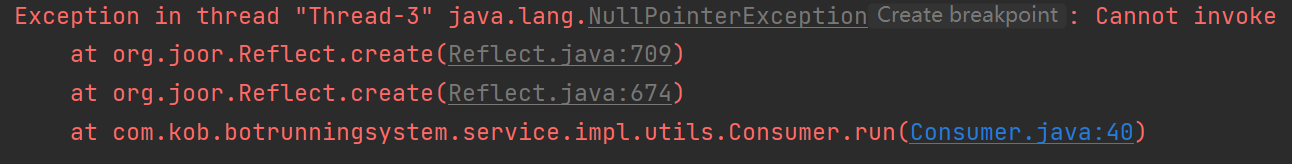

解决一个空指针异常

image-20220830115524145

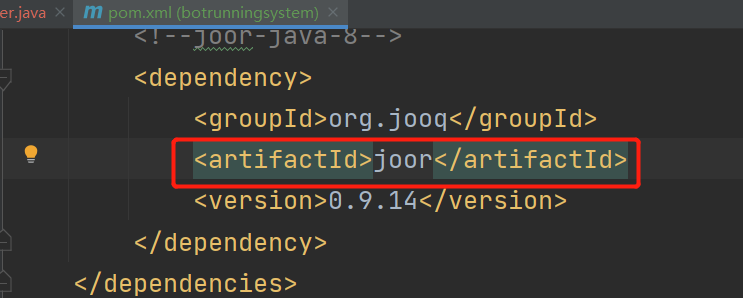

修改依赖

image-20220830115807058

这样，在控制台中就能看到输出结果

image-20220830120233441

表示1号玩家往上移动，6号玩家往下移动。

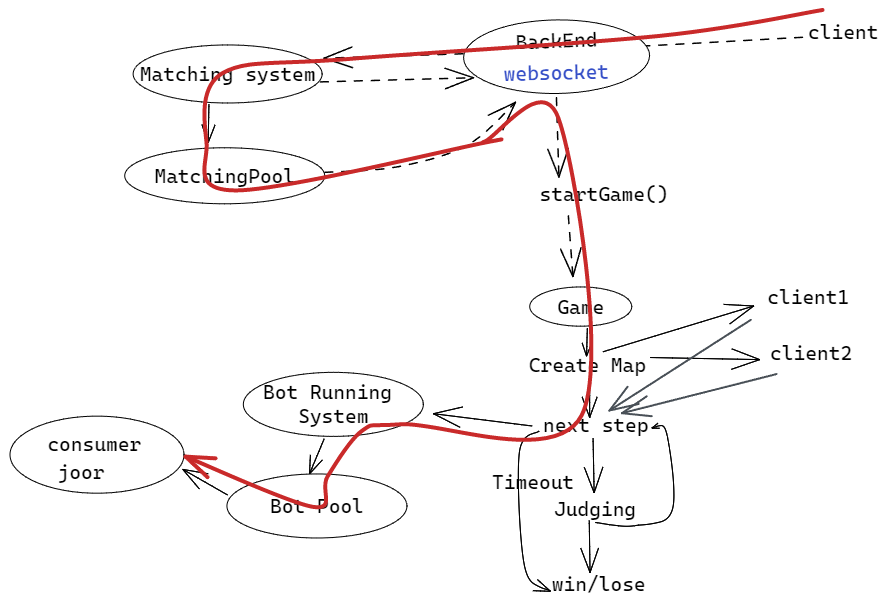

此时Bot信息就传递到了consumer(Joor)

image-20220830152710621

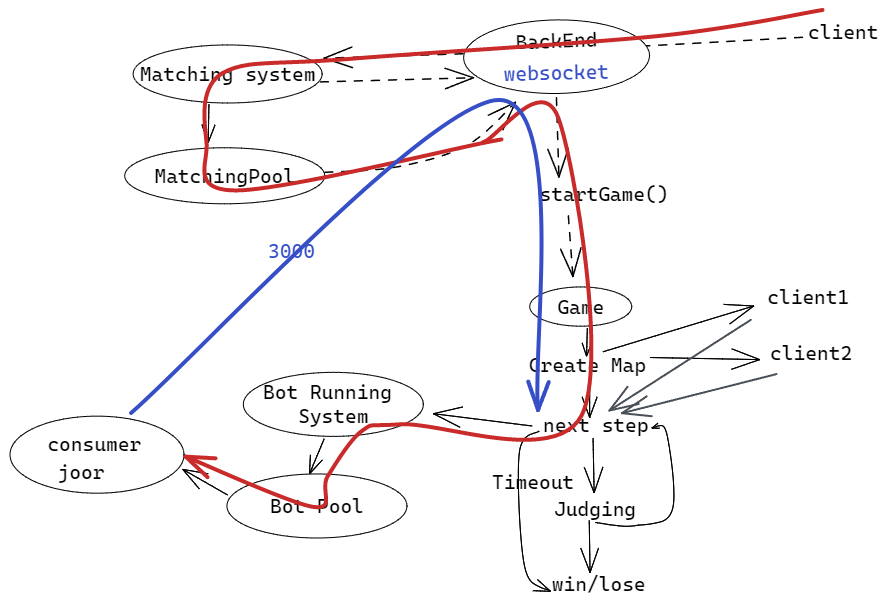

接下来一步要考虑的，就是将Bot代码执行的结果，返回给3000断开的主后端服务器，最终传到nextstep中

image-20220830152919973

Bot结果返回

Backend API

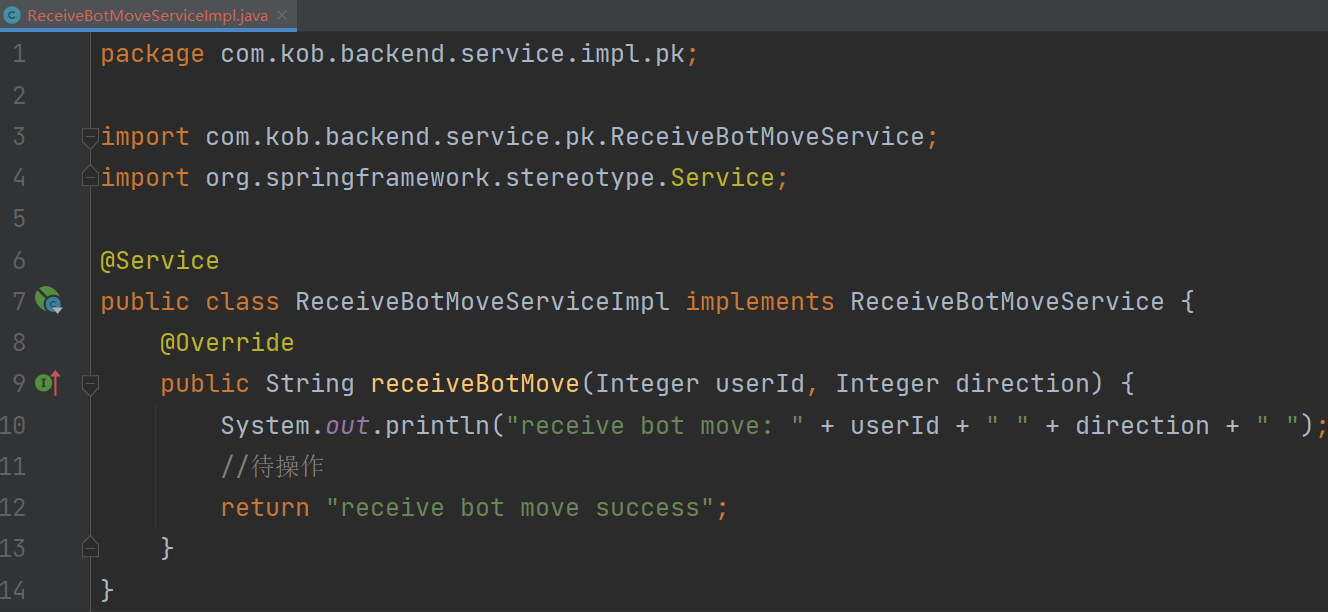

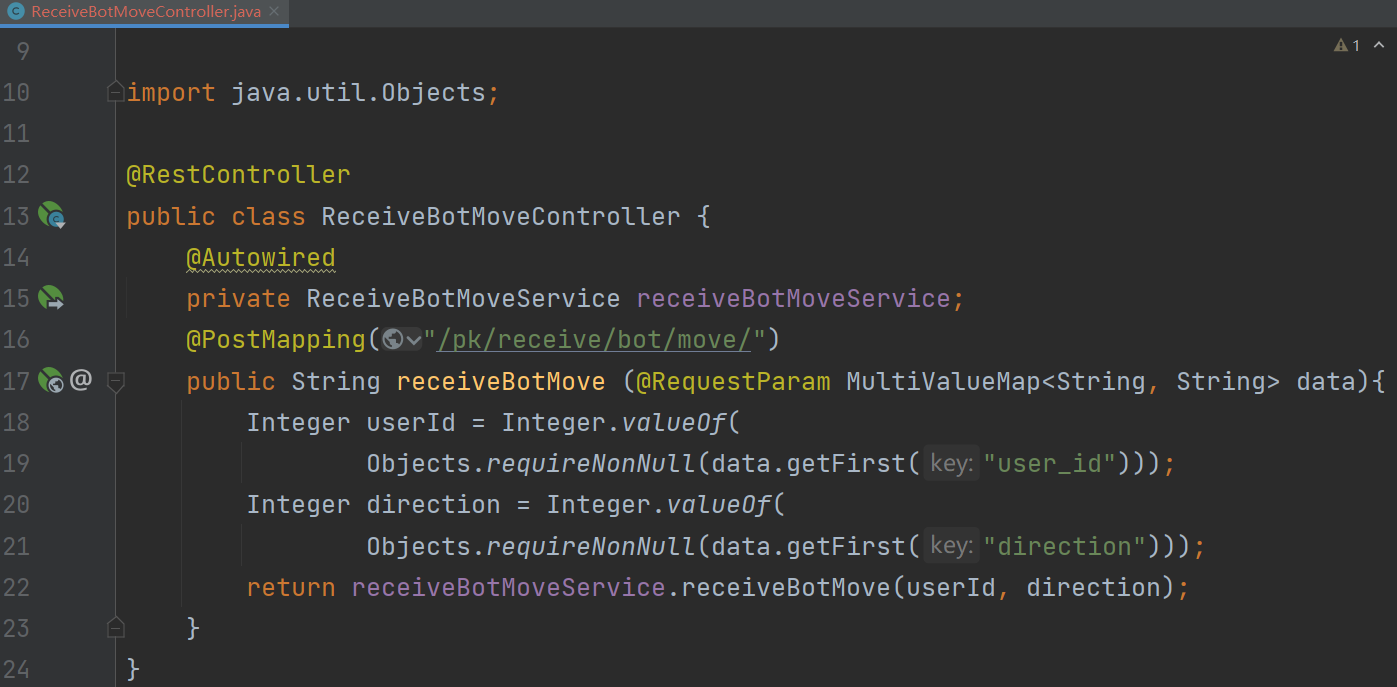

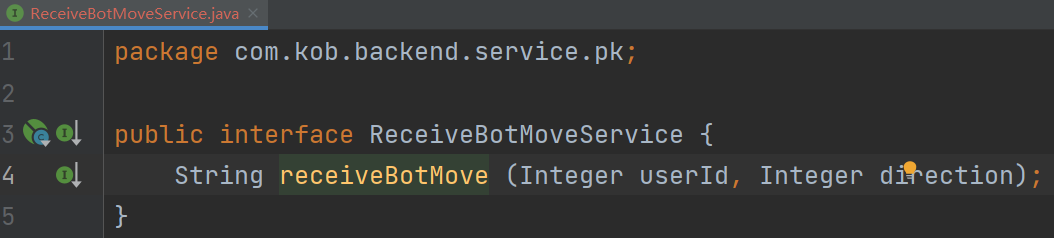

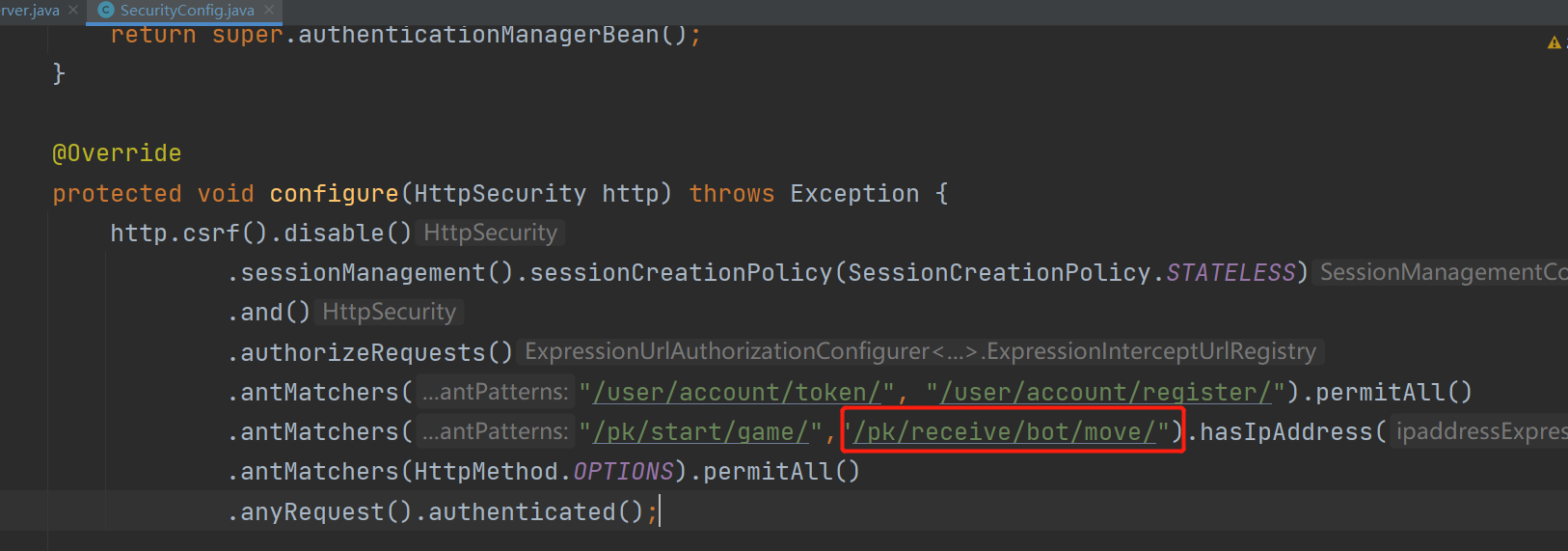

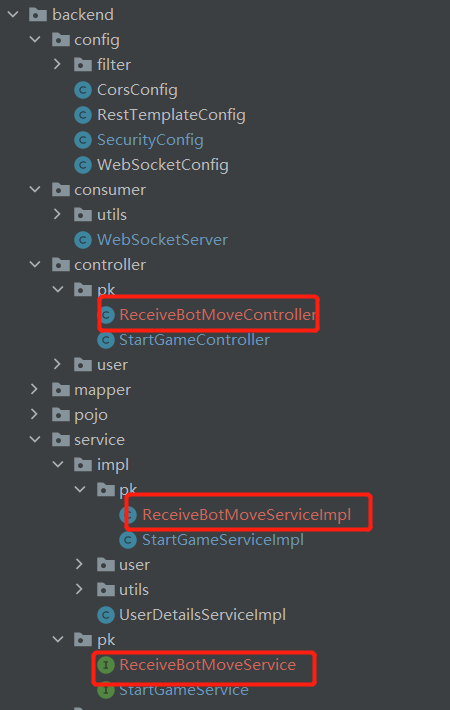

为了接收consumer中计算的结果，我们要在主服务器中实现一个新的API。

image-20220830163403223

image-20220830163431472

image-20220830163505316

image-20220830170422703

image-20220830163544134

取出bot所对应的玩家userId和操作direction，然后需要玩家的操作传递到setNextStep

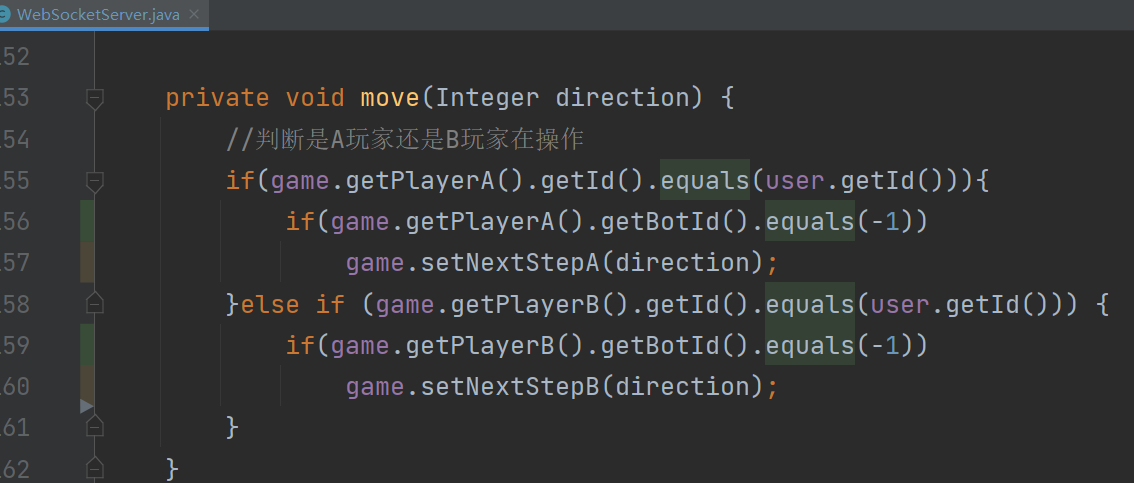

参考WebSocketServer中的move（玩家操作传递到setNextStep)

image-20220830163148975

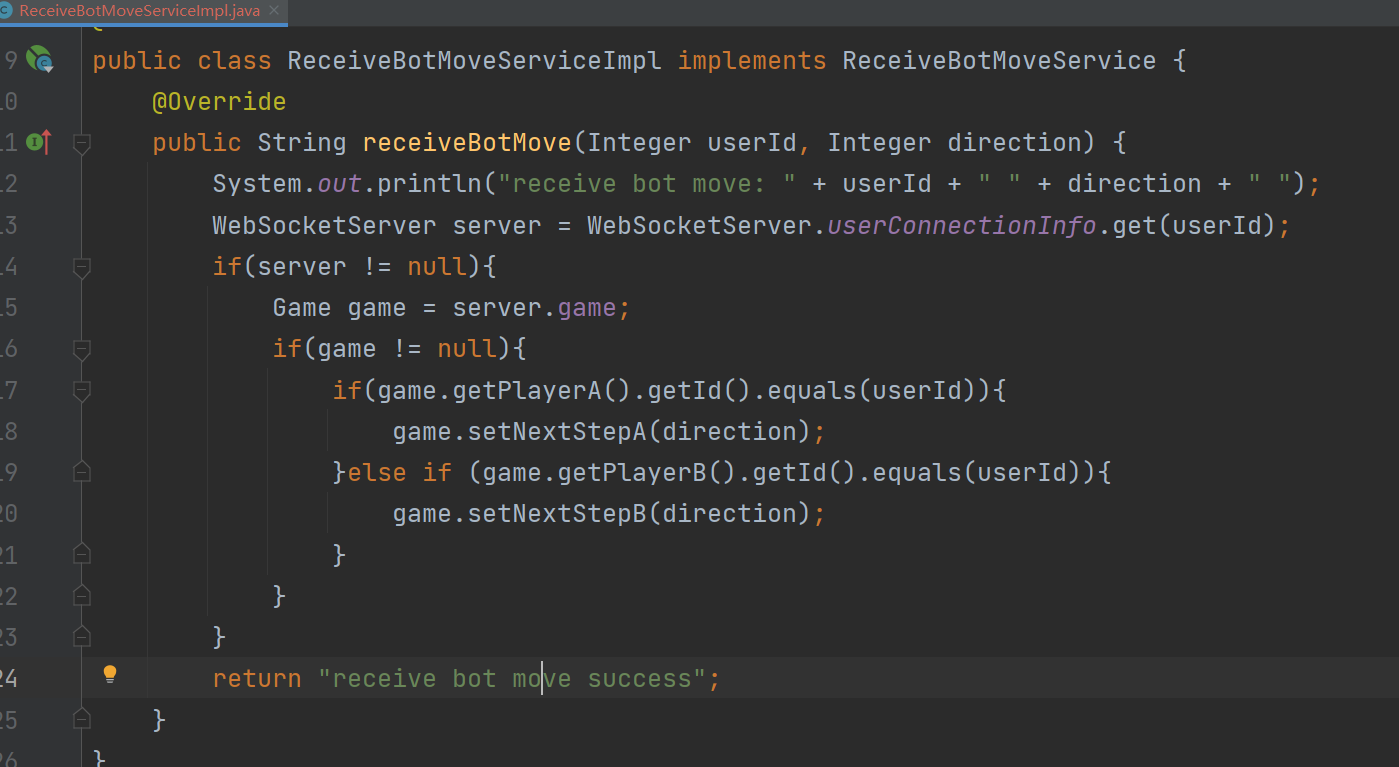

setNextStep

image-20220830164257810

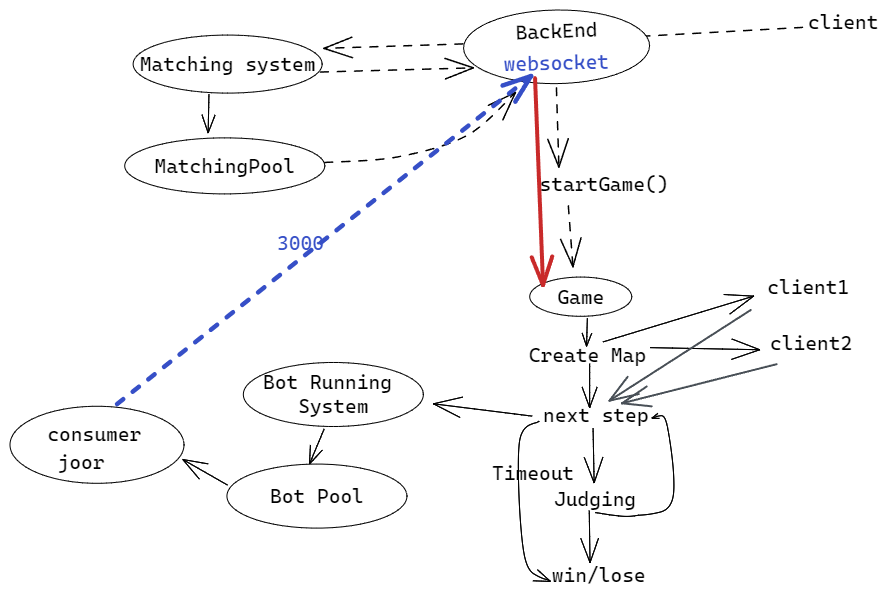

这样就能实现，用户Bot生成的操作，通过Server传递给Game

image-20220830164423636

现在只需要实现consumer动态编译Bot代码的结果返回给主服务器StartGameController

结果返回

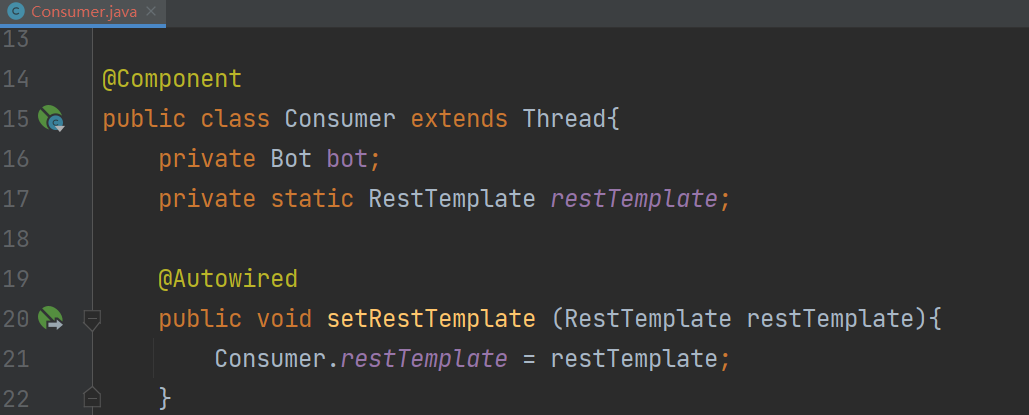

将RestTemplate注入通过@Component到当前的Consumer类

image-20220830171129430

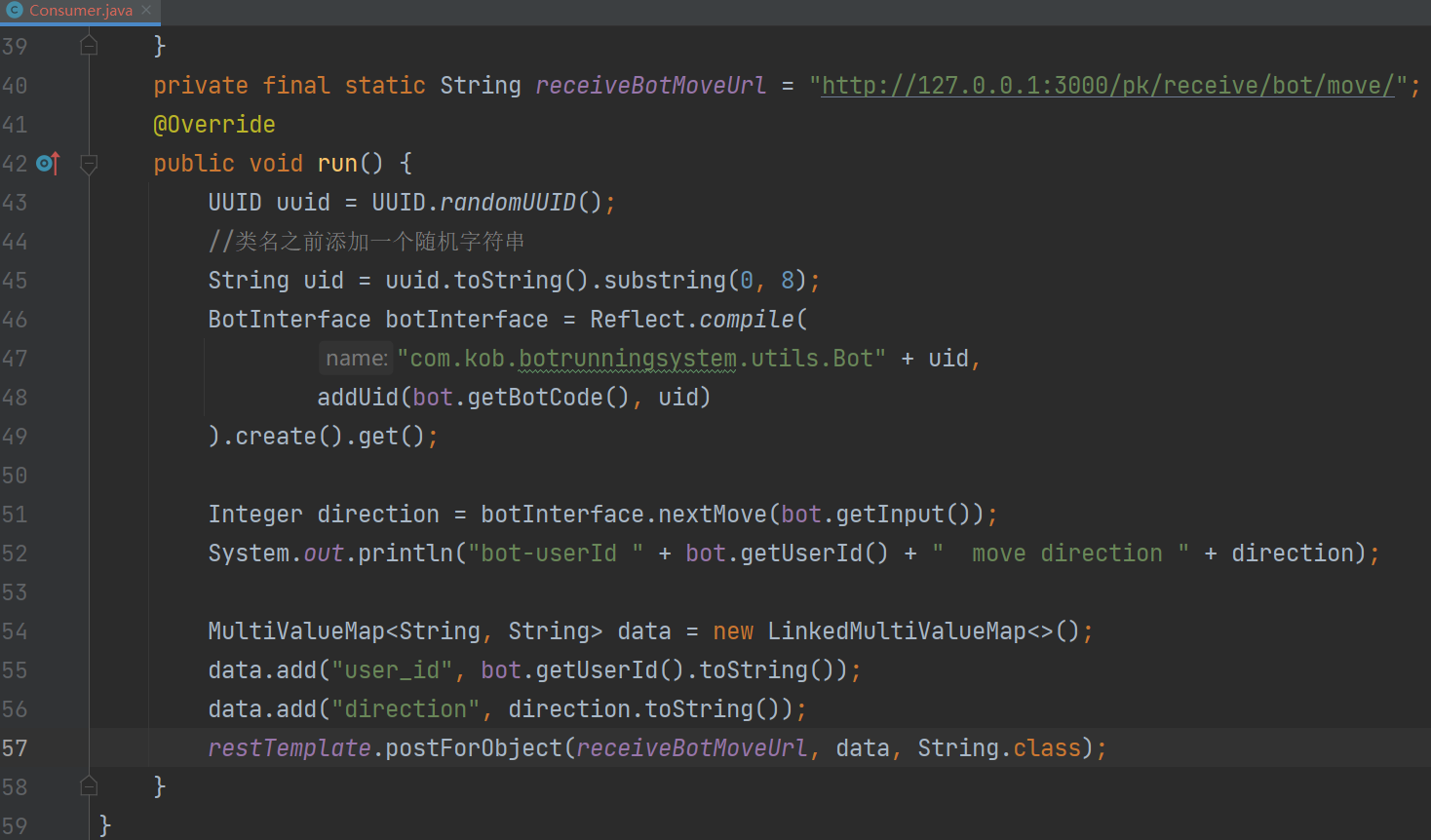

通过RestTemplate将结果返回到主服务器（主服务器中的StartGameController接收）

image-20220830171014066

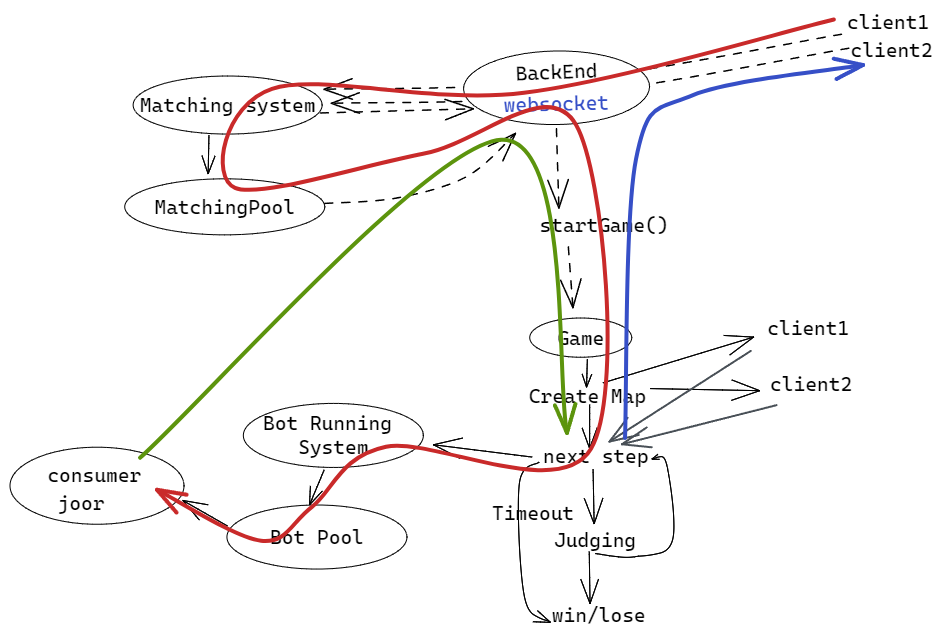

此时，整个流程就已经打通，通信过程完成闭环。

image-20220830173617837

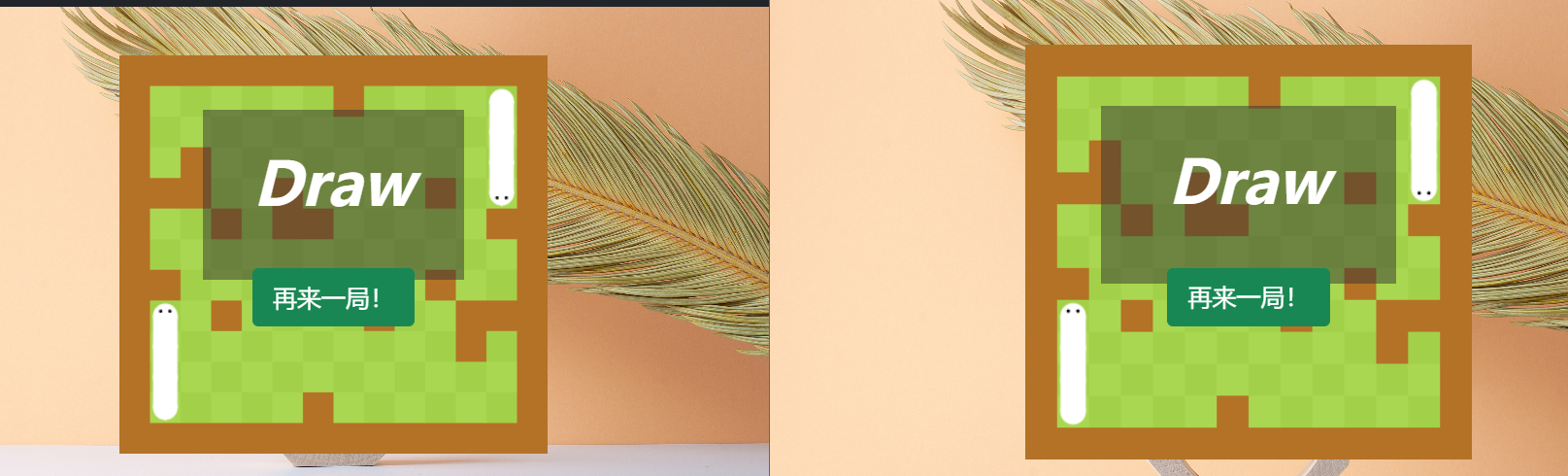

功能测试

image-20220830174121943

此时测试，两个Bot均可以实现自动执行。注意，先点击匹配的用户在左下角，后点匹配的在右上角。

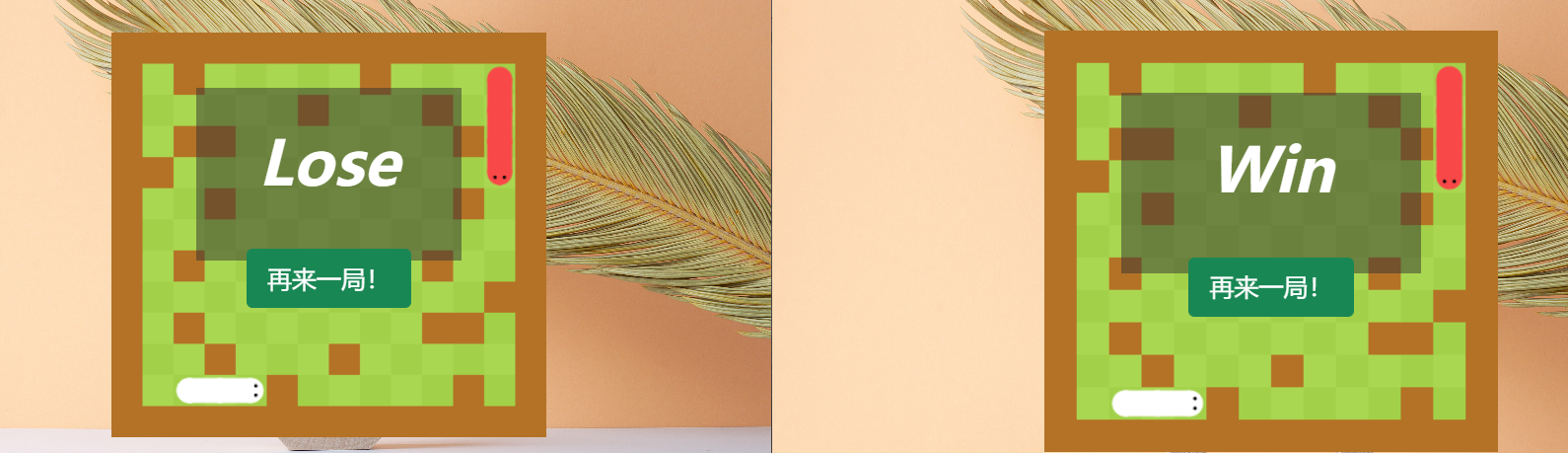

可以修改使得左边用户返回1，则会一直往右走。

image-20220830183308296

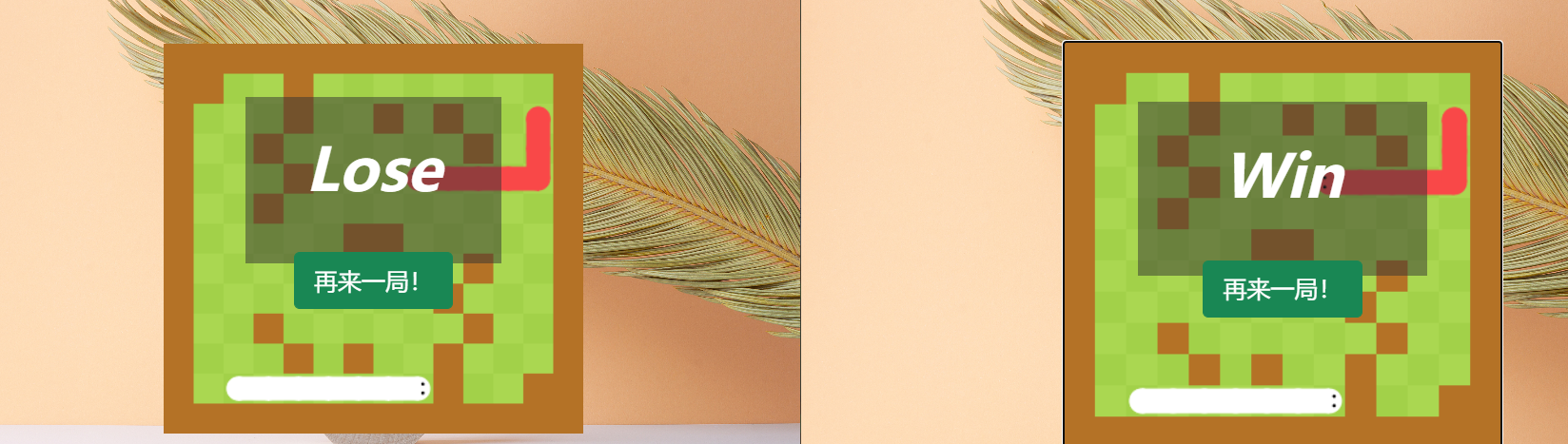

当然，可以实现人机对战，即左边蛇一直往右走（Bot运行）右边的蛇用户控制。

image-20220830183505703

Bot编写

设计过程

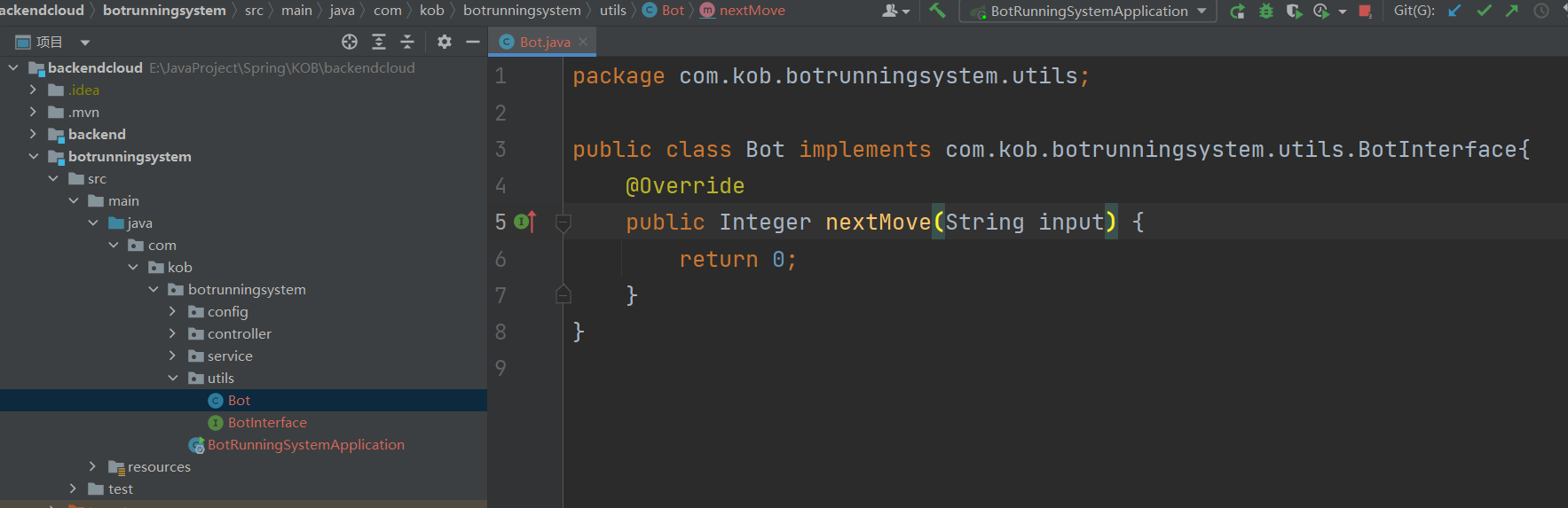

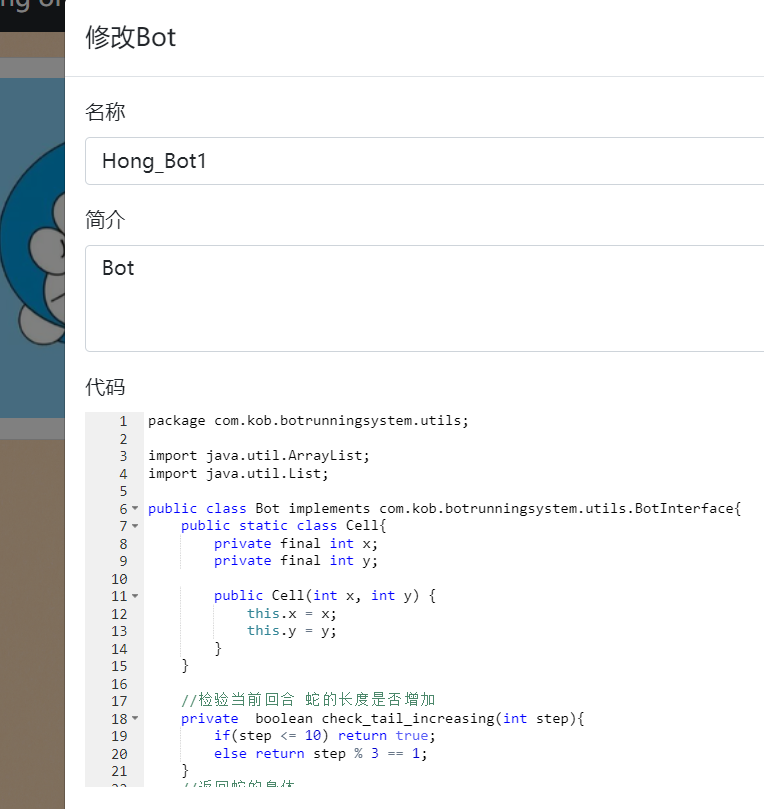

Bot代码的编写可以直接在IDEA中实现，之后将其复制到浏览器上。

image-20220830183905928

这里实现一个稍微正常一点的AI，也就是在执行的时候判断上下左右哪一步可以走。

对input进行解码

1
2
3
4
5
6
String[] str = input.split("#");
String map = str[0];// 取出地图
int aSx = Integer.parseInt(str[1]), aSy = Integer.parseInt(str[2]);//取出我方起点坐标
String aSteps = str[3];// 取出我方操作
int bSx = Integer.parseInt(str[4]), bSy = Integer.parseInt(str[5]);//取出对手起点坐标
String bSteps = str[6];// 取出对手操作

image-20220830184304826

1）取出地图

1
2
3
4
5
6
7
8
9
10
// 取出地图
int[][] g = new int[13][14];
int k = 0;
for (int i = 0; i < 13; i++) {
    for (int j = 0; j < 14; j++) {
        if(str[0].charAt(k) == '1')
            g[i][j] = 1;
        k++;
    }
}

2）取出两条蛇的路径

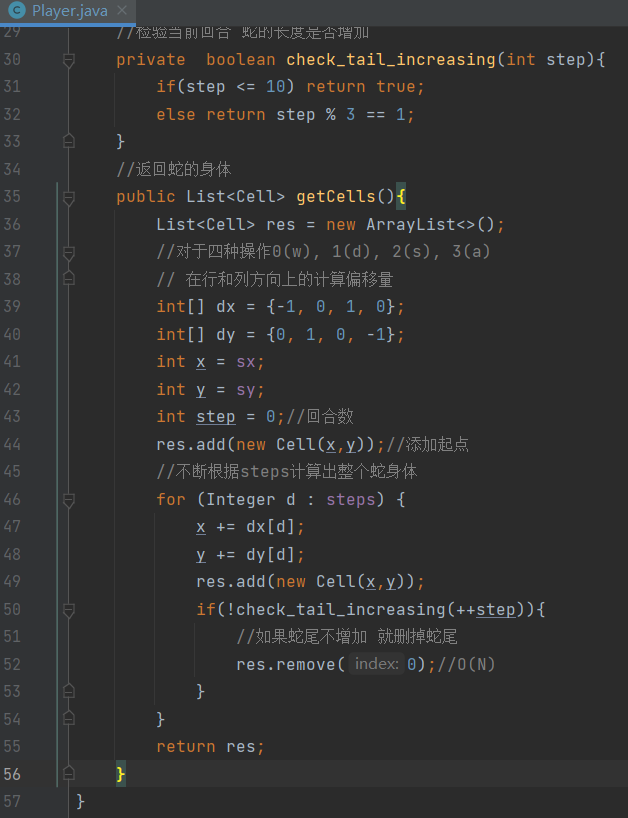

直接用之前在Play.java中写过的代码即可

image-20220830201505389

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
//检验当前回合 蛇的长度是否增加
private  boolean check_tail_increasing(int step){
    if(step <= 10) return true;
    else return step % 3 == 1;
}
//返回蛇的身体
public List<Cell> getCells(int sx, int sy, String steps){
    List<Cell> res = new ArrayList<>();
    //对于四种操作0(w), 1(d), 2(s), 3(a)
    // 在行和列方向上的计算偏移量
    int[] dx = {-1, 0, 1, 0};
    int[] dy = {0, 1, 0, -1};
    int x = sx;
    int y = sy;
    int step = 0;//回合数
    char[] snacksteps = steps.toCharArray();
    res.add(new Cell(x,y));//添加起点
    //不断根据steps计算出整个蛇身体
    for (Character d : snacksteps) {
        x += dx[d - '0'];
        y += dy[d - '0'];
        res.add(new Cell(x,y));
        if(!check_tail_increasing(++step)){
            //如果蛇尾不增加 就删掉蛇尾
            res.remove(0);//O(N)
        }
    }
    return res;
}

//取出蛇的轨迹
List<Cell> aCells = getCells(aSx, aSy, aSteps);
List<Cell> bCells = getCells(bSx, bSy, bSteps);

for(Cell c : aCells) g[c.x][c.y] = 1;
for (Cell c : bCells) g[c.x][c.y] = 1;

3）判断可行的移动方向

枚举一下上右下左四个方向，一旦发现可以走，就设定移动方向。

1
2
3
4
5
6
7
8
9
10
11
12
13
// 判断可行的移动方向
// 对于四种方向0(↑), 1(→), 2(↓), 3(←)
// 在行和列方向上的计算偏移量
int[] dx = {-1, 0, 1, 0};
int[] dy = {0, 1, 0, -1};

for (int i = 0; i < 4; i++) {
    int x = aCells.get(aCells.size() - 1).x + dx[i];//下一处x
    int y = aCells.get(aCells.size() - 1).y + dy[i];//下一处y
    if(x >= 0 && x < 13 && y >= 0 && y < 14 && g[x][y] == 0)
        return i;
}
return 0;//如果没有可行的方向 向上走--灭亡

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
package com.kob.botrunningsystem.utils;

import java.util.ArrayList;
import java.util.List;

public class Bot implements com.kob.botrunningsystem.utils.BotInterface{
    public static class Cell{
        private final int x;
        private final int y;

        public Cell(int x, int y) {
            this.x = x;
            this.y = y;
        }
    }

    //检验当前回合 蛇的长度是否增加
    private  boolean check_tail_increasing(int step){
        if(step <= 10) return true;
        else return step % 3 == 1;
    }
    //返回蛇的身体
    public List<Cell> getCells(int sx, int sy, String steps){
        List<Cell> res = new ArrayList<>();
        //对于四种操作0(w), 1(d), 2(s), 3(a)
        // 在行和列方向上的计算偏移量
        int[] dx = {-1, 0, 1, 0};
        int[] dy = {0, 1, 0, -1};
        int x = sx;
        int y = sy;
        int step = 0;//回合数
        char[] snacksteps = steps.toCharArray();
        res.add(new Cell(x,y));//添加起点
        //不断根据steps计算出整个蛇身体
        for (Character d : snacksteps) {
            x += dx[d - '0'];
            y += dy[d - '0'];
            res.add(new Cell(x,y));
            if(!check_tail_increasing(++step)){
                //如果蛇尾不增加 就删掉蛇尾
                res.remove(0);//O(N)
            }
        }
        return res;
    }

    @Override
    public Integer nextMove(String input) {
        // 对input解码
        String[] str = input.split("#");
        String map = str[0];// 取出地图
        int aSx = Integer.parseInt(str[1]), aSy = Integer.parseInt(str[2]);//取出我方起点坐标
        String aSteps = str[3];// 取出我方操作
        int bSx = Integer.parseInt(str[4]), bSy = Integer.parseInt(str[5]);//取出对手起点坐标
        String bSteps = str[6];// 取出对手操作
        // 取出地图
        int[][] g = new int[13][14];
        int k = 0;
        for (int i = 0; i < 13; i++) {
            for (int j = 0; j < 14; j++) {
                if(map.charAt(k) == '1')
                    g[i][j] = 1;
                k++;
            }
        }
        //取出蛇的轨迹
        List<Cell> aCells = getCells(aSx, aSy, aSteps);
        List<Cell> bCells = getCells(bSx, bSy, bSteps);

        for(Cell c : aCells) g[c.x][c.y] = 1;
        for (Cell c : bCells) g[c.x][c.y] = 1;

        // 判断可行的移动方向
        // 对于四种方向0(↑), 1(→), 2(↓), 3(←)
        // 在行和列方向上的计算偏移量
        int[] dx = {-1, 0, 1, 0};
        int[] dy = {0, 1, 0, -1};

        for (int i = 0; i < 4; i++) {
            int x = aCells.get(aCells.size() - 1).x + dx[i];//下一处x
            int y = aCells.get(aCells.size() - 1).y + dy[i];//下一处y
            if(x >= 0 && x < 13 && y >= 0 && y < 14 && g[x][y] == 0)
                return i;
        }
        return 0;//如果没有可行的方向 向上走--灭亡
    }
}

应用

将两个bot修改替换为上面的代码

image-20220830204758707

如果需要对Bot代码需要调试，只能通过println的方式，添加到原来bot中。

image-20220830205544422

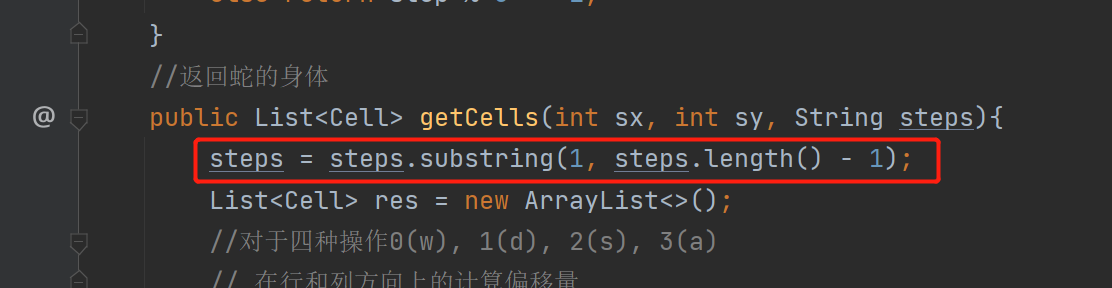

对于操作而言，需要去掉两端的括号。

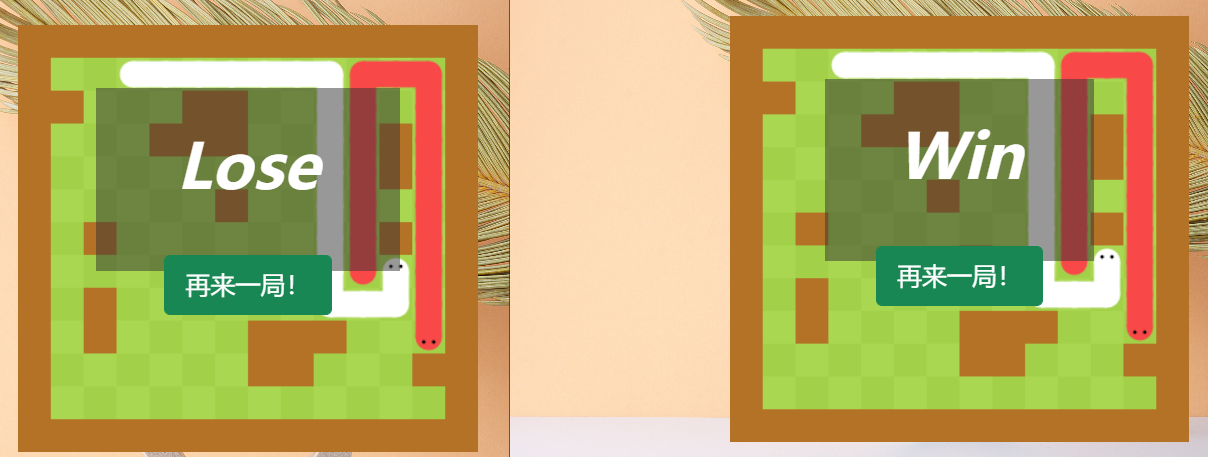

此时测试，成功！

image-20220830205904445

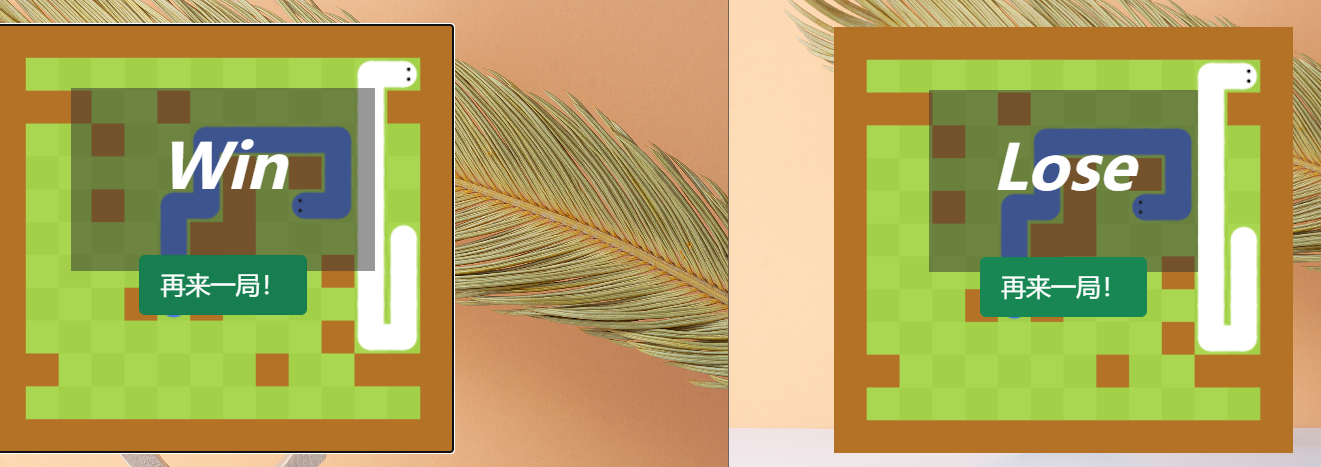

也可以人机对战

image-20220830210111379

至此，这部分的代码全部完成。
